Замки-рейки та їх види, як замінити поламаний механізм

Замок-рейка часто працює роками. Тільки коли виникають складнощі з відкриванням дверей, він дає про себе знати: не повертається ключ, туго йде ручка, механізм працює «вхолосту» або один із ригелів залишається нерухомим. Причиною може бути зношення механізму, постійне навантаження або просідання дверного полотна. Коли потрібен новий замок на пластикові двері, легко помилково купити просто схожу модель. Однак навіть замки з однаковою шириною планки та однаковою відстанню між ручкою і циліндром можуть відрізнятися довжиною рейки, положенням додаткових точок замикання, глибиною корпусу або квадратом під ручку.

Далі розберемося, як влаштований замок-рейка та що потрібно знати перед його заміною. Покажемо, які параметри необхідно знати, щоб правильно підібрати новий механізм.

Що таке замок-рейка і для чого він потрібен

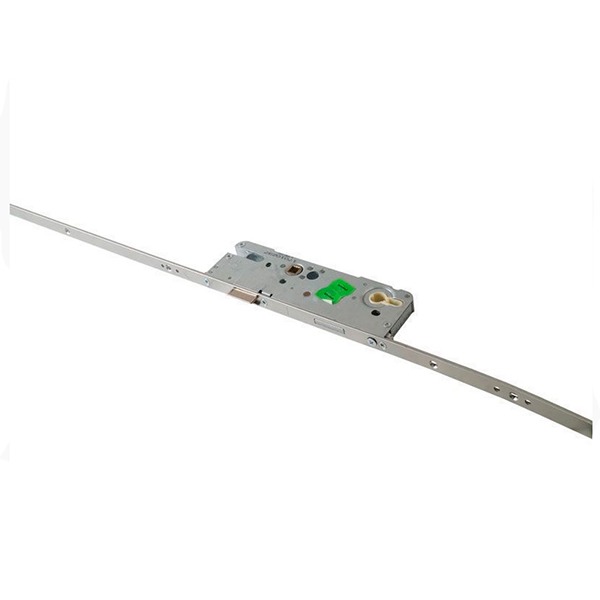

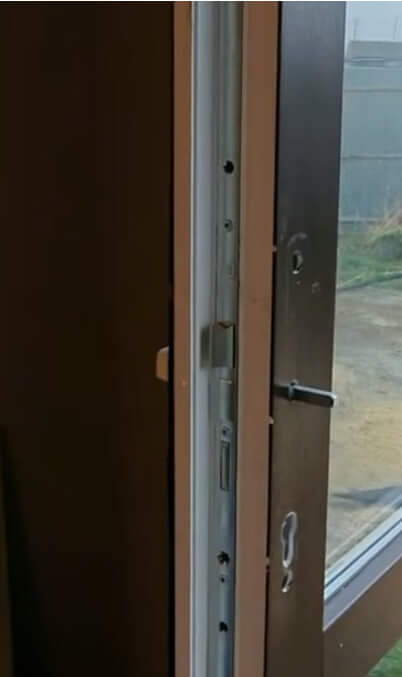

Замок-рейка — поширена назва багатоточкового або багатозапірного замка з довгою торцевою планкою та додатковими точками замикання. Вона монтується у паз по всій висоті дверного полотна для щільного притискання дверей.

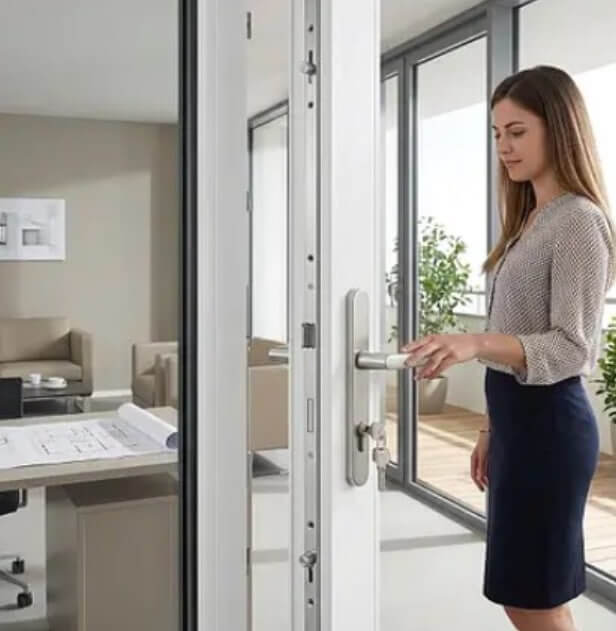

Головна функція рейкового замка — рівномірно та щільно притискати дверне полотно до коробки по всій висоті. Металопластикові двері виготовляють із ПВХ-профілю, який розширюється від літньої спеки та стискається від зимових морозів. Якщо двері фіксуються лише в центральній точці, при деформації або зміні геометрії полотна його верхня та нижня частини можуть притискатися до ущільнювача слабше. Це призведе до протягів, промерзання, потрапляння пилу та втрати шумоізоляції.

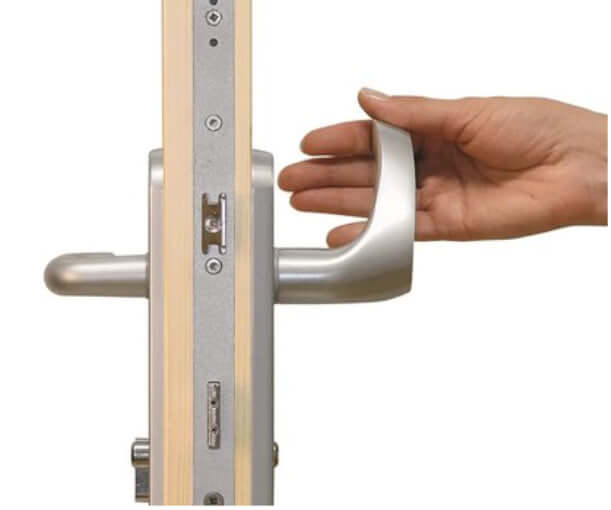

Замки для пластикових дверей відрізняються насамперед принципом дії. За способом керування багатоточкові замки можуть бути керованими ручкою, ключем, автоматичними або моторизованими. Замки керовані ручкою працюють простим підніманням її вгору (приблизно на 45–90 градусів). Зусилля від натискання ручки приводить в дію металеві тяги рівномірно притискаючи дверне полотно по всій висоті дверного полотна.

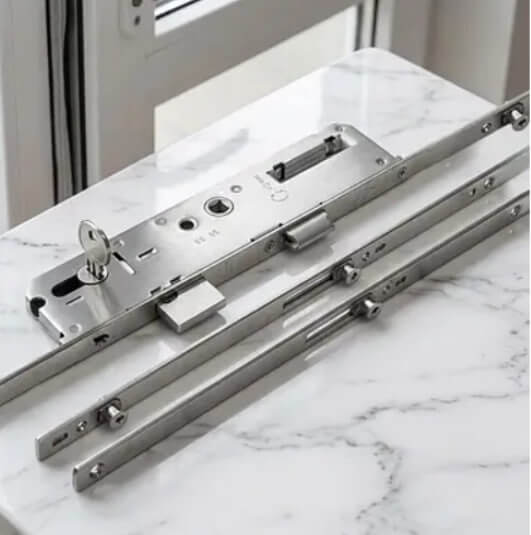

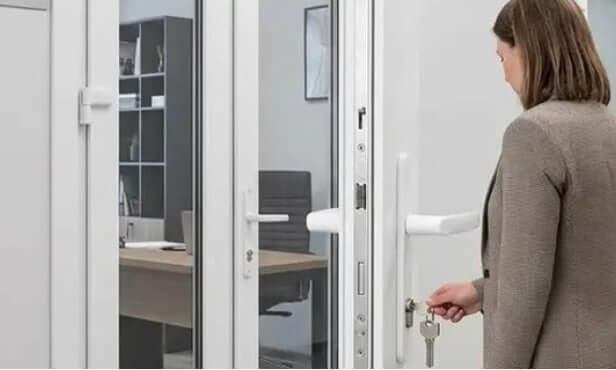

Багатоточковий замок-рейка з керуванням від ключа (циліндровий привід) відрізняється тим, що всі запірні елементи висуваються безпосередньо поворотом ключа, а не підйомом ручки. Щоб зачинити двері на всі точки, потрібно провернути ключ у циліндрі на повні 2 оберти. Після цього всі додаткові точки замикання заходять у відповідну планку на рамі, поступово затягуючи та притискаючи дверне полотно.

Автоматичний багатоточковий замок самостійно активує додаткові точки замикання після зачинення дверей. Це відбувається завдяки спеціальній пружинній системі. Моторизовані замки оснащені електроприводом, який керує механізмом замикання та відмикання.

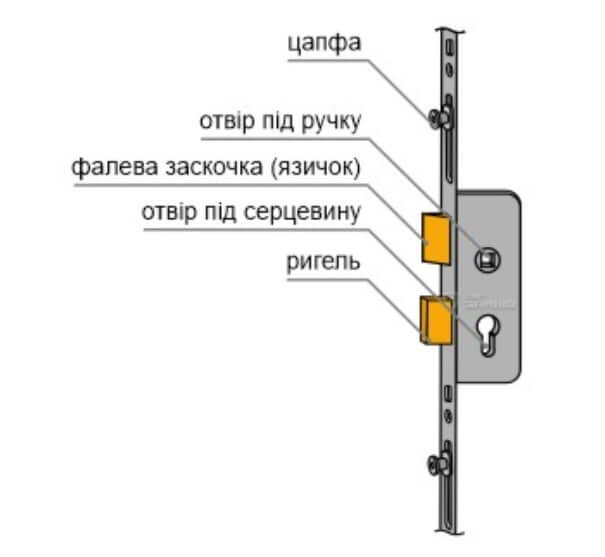

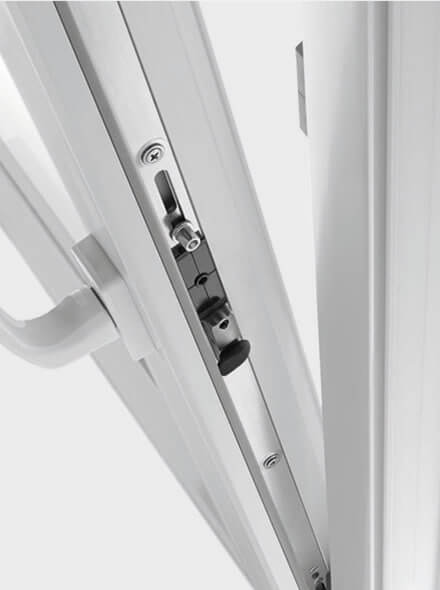

Роль запірних елементів можуть виконувати ролики, грибоподібні цапфи, прямі ригелі чи комбіновані вузли. Тому, вибираючи замки для металопластикових дверей або замки на пластикові двері, потрібно перевіряти не лише кількість точок замикання, а й їхню форму та відповідність планкам на рамі.

Як правильно зняти заміри замка-рейки для його заміни

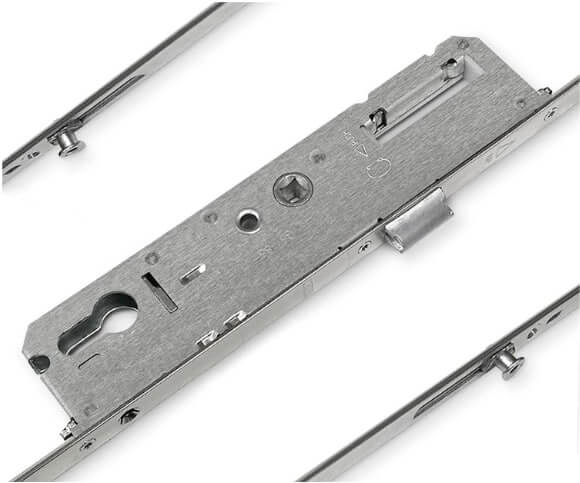

Точність вимірювань при заміні замка-рейки має вирішальне значення. Для демонтажу та вимірювання Вам знадобляться: рулетка з чіткою розміткою, штангенциркуль, викрутка (або шурупокрут) та аркуш паперу для фіксації параметрів. Для того щоб безпомилково підібрати новий механізм потрібно зняти зі старого замка-рейки ключові параметри: backset, міжосьова відстань, ширина та довжина рейки, відстань від центру квадратного отвору ручки до центру кожної запірної цапфи. А також висоту розташування ручки та форму запірного елемента.

Розглянемо вимірювання на конкретному прикладі. Припустимо, у вас встановлений багатоточковий замок рейка для пластикових дверей бренду FUHR з дорнмасом (backset) 45 мм та міжосьовою відстанню 92 мм. Якщо Ви поміряєте відстань від краю планки до центру отвору ручки і отримаєте 45 мм — це і є ваш backset. Якщо Ви зробите помилку і купите замок зі значенням backset 40 мм, після монтажу ваша ручка зсунеться на 5 мм ближче до краю дверей. В результаті квадрат не потрапить у корпус, а язичок засувки не дістане до відповідної планки на рамі.

Ще одна типова помилка під час замірів — вимірювання відстані до цапф на витягнутому з дверей замку, коли ручка знаходиться у проміжному або піднятому стані. Відстані до додаткових точок замикання потрібно вимірювати в одному визначеному положенні механізму — зазвичай у розблокованому стані з ручкою у вихідному горизонтальному положенні. І обов'язково за схемою конкретного виробника.

Не варто вимірювати замок прямо на дверях, адже профіль закриває частину його корпусу. Крім того, через виступи рулетка часто лягає під кутом, що призводить до похибок. Щоб отримати максимально точні результати, механізм краще повністю демонтувати.

На що звернути увагу при виборі замка-рейки

Починати підбір варто не з бренду, а з геометрії. Навіть усередині однієї серії можуть бути варіанти з різним backset, рейкою, квадратом та висотою ручки. Якщо потрібен замок для пластикових дверей, головний орієнтир — збіг центрального корпусу і всіх запірних точок без переробки полотна. Зовнішня схожість тут другорядна.

Розглянемо замки на металопластикові двері популярних брендів, їхні відмінності та особливості:

1. FUHR (Німеччина). Основна особливість замків FUHR — надійний плавний хід редуктора і суцільнометалева штульпова планка. У багатьох моделях FUHR для ПВХ-дверей дорнмас варіюється від 25 до 65 мм, міжосьова відстань — 92 мм. Замки для пластикових дверей мають підвищений ресурс міцності, але вимагають точного збігу розмірів. У частини рейкових систем FUHR передбачені визначені виробником зони підрізання. Обрізати планку можна лише відповідно до монтажної схеми конкретної моделі.

2. Vorne (Туреччина). Доступний і практичний сегмент фурнітури. Замки-рейки Vorne з керуванням від ручки часто ставляться на вихідні та балконні двері. У каталозі Vorne зустрічаються різні поєднання backset та міжосьової відстані, зокрема 25×92 і 35×85 мм, тому параметри потрібно перевіряти за конкретною моделлю. Особливість Vorne — розбірні або подовжувані конструкції, які легко підганяються під висоту дверного полотна від 1800 до 2200 мм шляхом обрізання зубчастої гребінки ножівкою по металу.

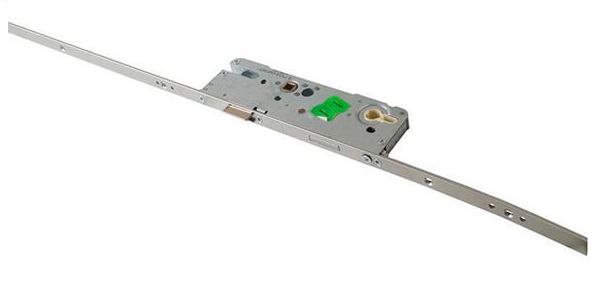

3. ROTO (Німеччина). Для цієї системи виробник вказує backset 35–80 мм, міжосьову відстань 92 мм, варіанти рейки F16, F20, F24 або U6×24 і квадрат 9 мм. Саме квадрат часто випадає з уваги: людина бачить знайомі 35/92 і лише під час монтажу помічає, що стара ручка або шпиндель не підходять.

4. GU Secury (Німеччина). Виробник цієї торгової марки спеціалізується на посилених протизламних замках-рейках. GU SECURY R4 використовує додаткові роликові точки замикання, які при повороті ключа (на 360°) заходять у зворотні планки на рамі та забезпечують притискання полотна по висоті. GU-SECURY R4 використовується для другорядних входів і балконних дверей. Рідше - для високої інтенсивності потоку людей (офісні приміщення, магазини тощо).

З цих прикладів видно просте правило: шукати «замок 35/92» недостатньо. Потрібно порівняти центральний корпус, тип і ширину рейки, квадрат, загальну довжину та координати додаткових замикань. Якщо виробник не вказує пряму сумісність, краще звірити креслення, а не орієнтуватися на зовнішню схожість.

Якщо старий замок замикався після підняття ручки, а новий автоматично висуває гачки, можуть знадобитися інші зворотні планки. Перехід з роликів на гачки теж іноді вимагає переробки рами. Тому навіть якщо ці механізми об’єднані в категорію «замки для металопластикових дверей», це ще не означає їхню взаємозамінність.

Особливості монтажу замка-рейки на металопластикові двері

Вдало встановити замки у пластикові двері вимагає певної акуратності, чіткої послідовності дій та наявності базового інструменту. Перед встановленням нового механізму важливо переконатися, що проблема саме в замку. Металопластикове полотно з часом може просісти на петлях, а рама — змінити геометрію. У такому разі навіть справний механізм працюватиме туго, оскільки гачки та цапфи заходитимуть у зворотні планки з боковим перекосом. Якщо замок вийшов з ладу через те, що ручку тривалий час натискали із зусиллям, спочатку обов'язково відрегулюйте саме дверне полотно.

Нову рейку спочатку прикладають до полотна без остаточної фіксації. Центральний корпус повинен вільно увійти в підготовлений паз профілю, а квадрат ручки та отвір під циліндр — точно збігтися з вже наявними отворами. Якщо корпус доводиться силою «дотягувати» гвинтами до потрібного положення, значить, геометрія механізму чи профілю не збігається.

Особливу увагу слід приділити підрізанню рейки. У багатьох моделях можна скоротити верхню або нижню частину, але лише в зоні, де відсутні внутрішні тяги, редуктор чи кріплення додаткових елементів. Відрізавши зайве «на око», Ви ризикуєте пошкодити внутрішній тяговий механізм. Точні межі підрізання завжди перевіряйте за кресленням конкретної моделі.

Кріпильні гвинти також не повинні бути випадковими. Надто довгий саморіз може впиратися у рухому тягу всередині профілю та заблокувати її. Крім того, надмірне затягування здатне деформувати тонку лицьову планку. При правильному монтажі рейка рівно лежить у пазу і не притискає механізм до стінок профілю.

Після встановлення першу перевірку роблять лише при відкритих дверях. Ручка, ключ, язичок та всі додаткові точки замикання мають рухатися легко, без хрускоту чи заїдання. І лише переконавшись у цьому, двері зачиняють для перевірки роботи з відповідними планками на рамі. Якщо врізний замок для пластикових дверей на відкритих дверях працює плавно, а на закритих ручка стає тугою — потрібно регулювати положення полотна або відповідних планок, а не намагатися «розробити» механізм силою.

Для обслуговування не варто використовувати густі мастила без рекомендації виробника. Застосовуйте лише спеціальні засоби для дверної фурнітури та наносьте їх тільки у передбачені конструкцією технологічні отвори.

Висновок

Замок-рейка — ефективне рішення для тих, хто прагне зберегти тепло в приміщенні та захистити оселю від протягів і зламу. Самостійна заміна замка на пластикові вхідні двері можлива — головне правильно зняти заміри та вибрати якісну фурнітуру від перевірених виробників (Fuhr, Vorne, Roto чи GU).

Щоб новий замок служив роками, не забувайте про його обслуговування. Періодичність обслуговування та тип мастила потрібно перевіряти в інструкції виробника. Використовуйте тільки засіб, дозволений для конкретної моделі, оскільки різні вузли можуть мати різні вимоги до змащування. Це збереже легкий хід ручки та захистить механізм від зношування.

Якщо Ви вагаєтеся у виборі чи сумніваєтеся щодо розмірів — звертайтеся до фахівців «Світ Замків». Наші менеджери проконсультують та допоможуть точно підібрати замок-рейку під ваші двері.
