Регулировка доводчика двери – когда и как это нужно делать

1. Введение
2. Что такое дверной доводчик и как он работает
3. Когда требуется регулировка доводчика двери?
4. Как отрегулировать доводчик двери — пошаговая инструкция
5. Частые ошибки при регулировке
6. Когда доводчик стоит заменить, а не регулировать
7. Выводы

Дверной доводчик уже давно является важным элементом фурнитуры, отвечающим за комфорт, безопасность и энергосбережение в любом помещении. Громкий хлопок двери, раздражающий сквозняк из-за неплотно прикрытого полотна или, наоборот, слишком медленное и «ленивое» закрывание — все это сигналы о том, что механизм нуждается во внимании. Правильная и своевременная регулировка доводчика двери способна не только устранить эти неудобства, но и значительно продлить срок службы как самого устройства, так и всей дверной конструкции. Многие откладывают эту процедуру, считая ее сложной. Но на самом деле, имея даже базовые знания и следуя инструкции, выполнить настройку может практически каждый. В этой статье мы подробно разберем, зачем нужна регулировка доводчика, как он устроен и как правильно отрегулировать доводчик двери своими руками.

Что такое дверной доводчик и как он работает

Дверной доводчик — это механико-гидравлическое устройство, предназначенное для автоматического, плавного и контролируемого закрывания двери. Его основная задача — вернуть дверное полотно в закрытое положение без участия человека, обеспечив при этом плотное прилегание к коробке.

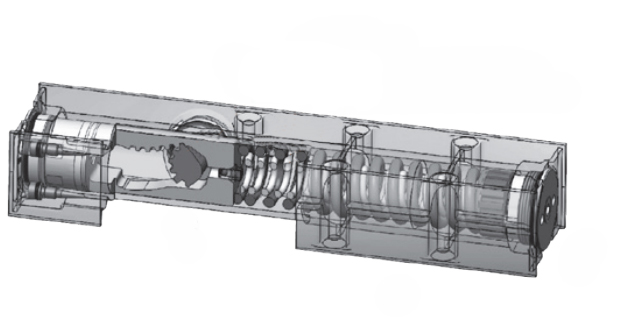

Принцип действия большинства современных доводчиков основан на взаимодействии пружины и гидравлической системы. Внутри герметичного металлического корпуса находится мощная пружина и поршень. Когда человек открывает дверь, он прилагает усилие, которое через рычажную тягу и поршень сжимает пружину. В этот момент пружина накапливает потенциальную энергию. Одновременно специальное масло внутри корпуса перетекает из одной внутренней камеры в другую через систему гидравлических каналов. Как только человек отпускает дверь, сжатая пружина начинает разжиматься, выталкивая поршень и закрывая дверь. Именно гидравлическая система контролирует этот процесс. Скорость движения поршня, а следовательно, и двери, зависит от вязкости масла и пропускной способности каналов, через которые оно перетекает. Масляный доводчик двери позволяет очень точно настроить скорость движения полотна на разных участках траектории. Регулировочные винты на корпусе устройства изменяют сечение этих каналов, позволяя маслу течь быстрее или медленнее. Это и есть основа регулировки дверного доводчика.

Существуют и более простые с конструктивной точки зрения пружинные механизмы. Они часто используются на легких межкомнатных дверях или калитках. Вопреки распространенному мнению они также обеспечивают плавность и контроль, как гидравлические модели. И в тоже самое время практически не зависят от погодных условий и внешней температуры. По этому их чаще используют при уличных условиях на калитках.

А в общем доводчики дверей классифицируются по способу монтажа:

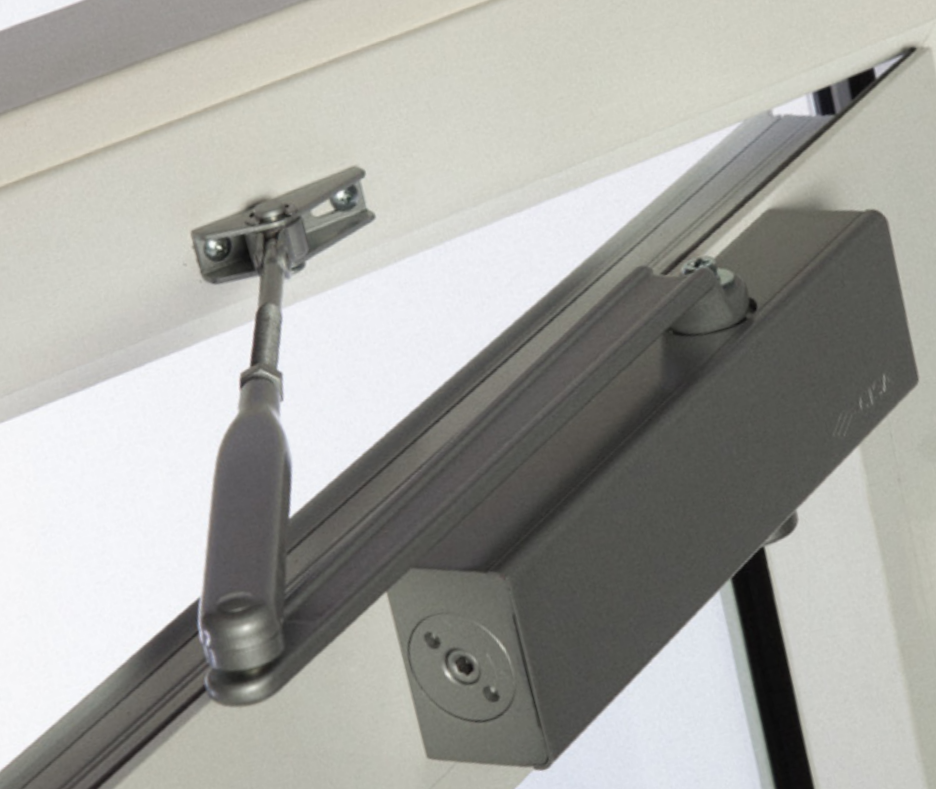

• Верхние (накладные): Самый распространенный тип. Корпус крепится в верхней части дверного полотна или на раме. Они универсальны, просты в установке и подходят для большинства типов дверей.
• Скрытые: Устанавливаются внутрь дверного полотна или коробки. Главное преимущество — эстетика, так как в закрытом положении механизм полностью невидим. Их монтаж сложнее и требует предварительной подготовки двери, которая при этом не должна быть слишком тяжелой.
• Напольные: Монтируются в пол. Такие доводчики предназначены для тяжелых маятниковых дверей (открывающихся в обе стороны), часто встречающихся в торговых центрах и общественных зданиях и применяются со стеклянными полотнами.

Когда требуется регулировка доводчика двери?

Понять, что пришло время отрегулировать доводчик, довольно просто. Некорректная работа механизма проявляется в нескольких типичных «симптомах». Чаще всего необходимость в настройке возникает из-за сезонных колебаний температуры: зимой масло в корпусе густеет, и дверь закрывается медленнее, а летом, наоборот, разжижается, что приводит к ускорению и хлопкам.

Основные признаки, указывающие на необходимость регулировки доводчиков:

Если Вы заметили, что доводчик не закрывает дверь до конца, оставляя зазор, это серьезная проблема. Через щель уходит тепло, проникают посторонние шумы и запахи, а главное — язычок замка не входит в ответную планку, что делает бессмысленной любую систему запирания. Часто говорят, что доводчик не доводит дверь до конца или доводчик не дотягивает дверь. Это самая распространенная причина для проведения регулировки доводчика на двери.

Другая крайность — дверь закрывается слишком быстро и с силой, производя громкий хлопок. Это не только раздражает, но и опасно, особенно если в доме есть дети. Кроме того, постоянные ударные нагрузки разрушают как сам дверной доводчик, так и дверные петли с замком.

Бывает и обратная ситуация, когда дверь с доводчиком не закрывается до конца из-за слишком медленной работы. Полотно движется плавно, но на последних 10-15 сантиметрах его силы не хватает, чтобы преодолеть сопротивление уплотнителей или защелки замка. В таком случае говорят, что дверь не притягивается доводчиком.

Также регулировка дверных доводчиков необходима, если дверь стала открываться слишком туго или, наоборот, слишком легко распахивается от малейшего порыва ветра (если в доводчике есть функция ветрового тормоза).

Как отрегулировать доводчик двери — пошаговая инструкция

Процесс настройки доводчика двери не требует специальных навыков, но важна аккуратность и понимание, за что отвечает каждый регулировочный винт. Перед тем как настроить доводчик двери, необходимо провести небольшую подготовку.

Подготовка к регулировке

Прежде всего, убедитесь, что у вас есть необходимые инструменты. Обычно это плоская или крестовая отвертка и, возможно, шестигранный ключ (в зависимости от модели доводчика). Для регулировки верхнего доводчика может понадобиться стремянка. Работайте аккуратно, чтобы не повредить шлицы на регулировочных винтах. Важнейший этап подготовки — проверка креплений. Внимательно осмотрите, надежно ли закреплен корпус доводчика и его рычаг на дверном полотне и раме. Разболтанные винты — одна из частых причин некорректной работы, и никакая регулировка не поможет, если сам механизм «гуляет». Подтяните все крепления перед тем, как отрегулировать доводчик.

Регулировка силы закрытия

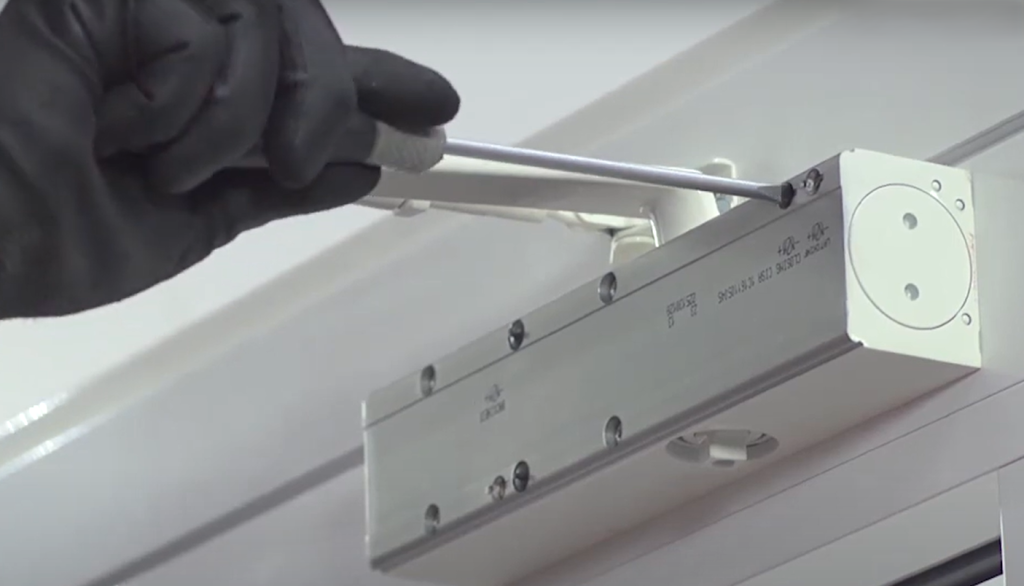

Сила или мощность закрытия (иногда ее называют регулировка пружины доводчика) — это общая энергия, с которой механизм закрывает дверь. Она должна соответствовать весу и ширине дверного полотна. Европейский стандарт EN 1154 классифицирует доводчики по классам мощности от EN1 до EN7. Чем тяжелее и шире дверь, тем выше должен быть класс. Регулировка этого параметра требуется редко, в основном при первичной установке или если изменились условия (например, сильное давление воздуха в помещении). Усилие закрывания двери можно изменить двумя способами:

1. Регулировочным винтом: На некоторых моделях есть специальный винт, затягивая или ослабляя который, вы меняете степень сжатия внутренней пружины. Определить их просто: сила указывается в таком формате через дефис – EN 2-4.
2. Перемещением корпуса: Существует немалая часть доводчиков, мощность которых регулируется путем смещения корпуса относительно монтажной пластины. На пластине есть специальные отметки, позволяющие установить доводчик ближе к петлям (меньшая мощность) или дальше от них (большая мощность). Их класс обозначается следующим образом – EN 2/3/4.

Регулировка скорости закрытия

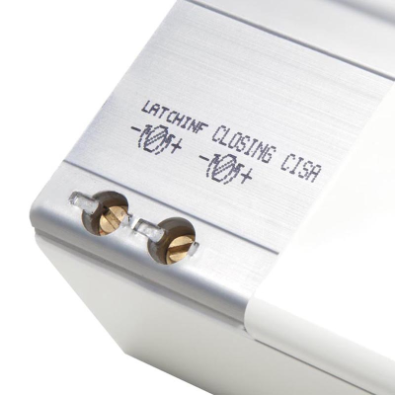

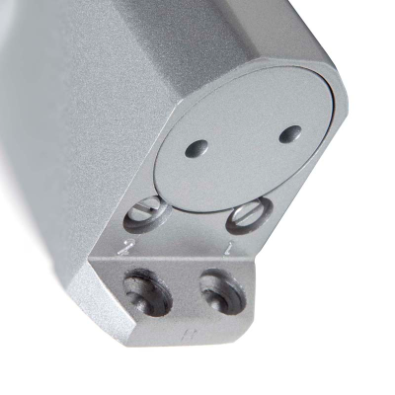

Это основной и самый частый вид регулировки. За скорость отвечает винт, обычно обозначенный цифрой «1», буквой «S» (Speed), либо же непосредственно словами (например, Closing). Он контролирует скорость движения двери в основном диапазоне — от полностью открытого положения примерно до 15-20 градусов до закрытия.

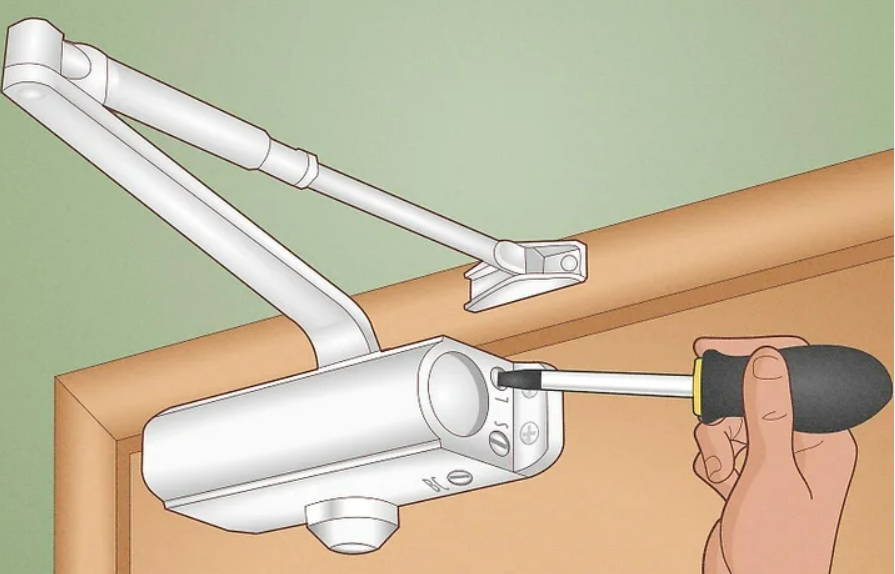

Чтобы отрегулировать доводчик на двери, медленно поворачивайте винт №1:

• По часовой стрелке — сечение канала уменьшается, масло течет медленнее, дверь закрывается медленнее.
• Против часовой стрелки — сечение увеличивается, масло течет быстрее, дверь закрывается быстрее.

ВАЖНО: Делайте регулировку очень плавно, поворачивая винт не более чем на четверть или половину оборота за раз. После каждого изменения откройте и отпустите дверь, чтобы оценить результат.

Регулировка конечного доводящего усилия

За финальную фазу закрытия (последние 15-20 градусов) отвечает второй винт, обозначенный цифрой «2», буквой «L» или словом целиком (Latch). Эта функция называется «дохлоп» или «прихлоп». Ее задача — гарантированно закрыть дверь, преодолев сопротивление защелки замка, уплотнителей или давления воздуха. Именно настройка скорости доводки решает проблему, когда доводчик не закрывает дверь полностью.

Принцип регулировки тот же:

• По часовой стрелке — замедление дохлопа.
• Против часовой стрелки — ускорение дохлопа.

Необходимо найти баланс: дохлоп должен быть достаточно сильным для закрытия замка, но не вызывать удара.

Регулировка тормоза открывания (ветровой тормоз)

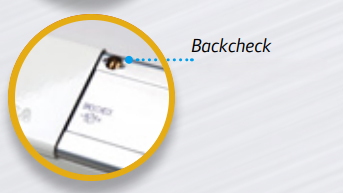

Эта функция (Back-Check, BC) есть не на всех моделях. Она предотвращает резкое распахивание двери под действием сильного порыва ветра или при неаккуратном обращении. Тормоз вступает в работу, когда дверь открыта на угол более 70-80 градусов, создавая гидравлическое сопротивление. Регулируется отдельным винтом (часто с пометкой BC), который позволяет сделать это сопротивление сильнее или слабее.

Также некоторые модели имеют функцию фиксации двери доводчиком в открытом положении (Hold-Open, HO). Обычно она не регулируется винтами, а активируется механически.

Регулировка пружинных доводчиков

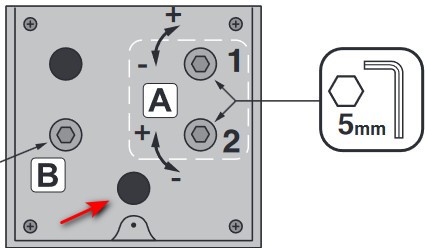

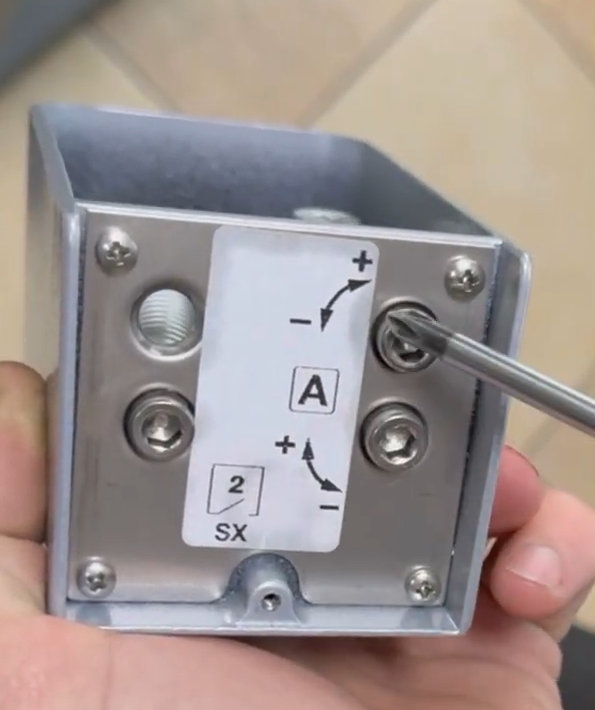

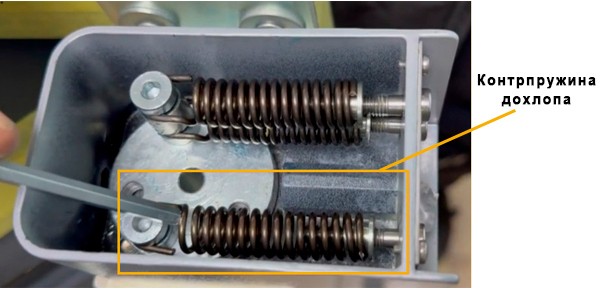

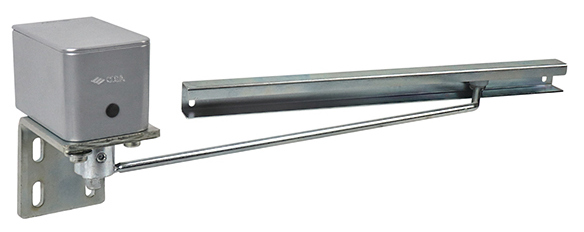

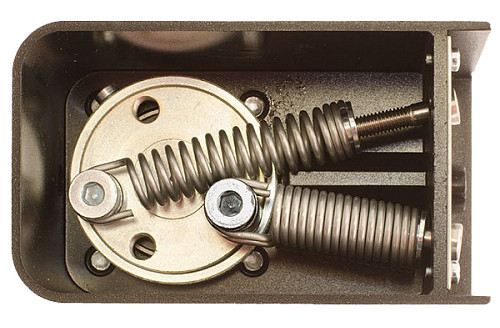

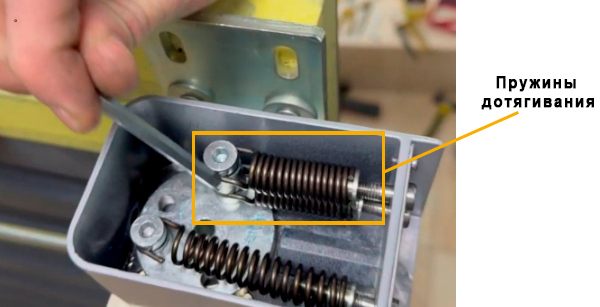

На примере доводчика для калитки CISA C1310, который имеет пружинную конструкцию, расскажем как регулировка осуществляется на нем. По действиям она, к слову, не сильно отличается от масляных аналогов. Непосредственно на доводчике есть возможность настроить силу открывания/закрывания, и силу дохлопа. Это происходит с помощью винтов на корпусе. Они взаимодействуют с внутренними пружинами: 2 пружины (А), отвечающие за дотягивание и одна контрпружина (В), отвечающая за силу дохлопа (или сдерживание калитки при закрывании в конечной фазе).

При регулировке по часовой стрелке сила натяжения становится больше, соответственно против часовой стрелки – происходит ослабление дотягивание. Идентично регулируется контрпружина, отвечающая за силу дохлопа. Это создает возможность максимально индивидуальной регулировки под конкретные условия калитки - вес, размеры калитки, возможности монтажа.

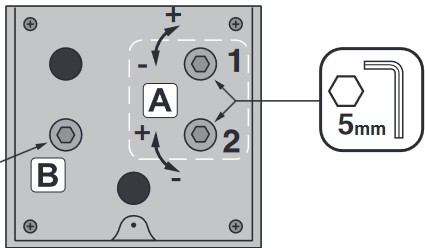

Важной особенностью является возможность фиксации калитки в пределах от 90° до 100°. Данный угол регулируется также дополнительным винтом:

Частые ошибки при регулировке

Знание того, как не допустить ошибок при настройке доводчика, сэкономит Вам время, нервы и деньги. Самая критическая и распространенная ошибка — это полное выкручивание регулировочных винтов. Поворот винта более чем на 1,5-2 полных оборота от заводского положения может привести к его выпадению и нарушению герметичности корпуса. Масло вытечет, и доводчик придет в негодность. Такой механизм не подлежит ремонту и потребуется полная замена. Всегда вносите изменения понемногу! Еще одна ошибка — неправильная последовательность действий. Старайтесь сначала настроить общую скорость (винт №1), а уже потом скорость дохлопа (винт №2). Не применяйте чрезмерную силу и используйте подходящий инструмент, чтобы не повредить головки винтов.

Когда доводчик стоит заменить, а не регулировать

К сожалению, не все проблемы решаются настройкой. Существуют явные признаки того, что необходим не ремонт дверного доводчика, а его полная замена.

Главный и самый верный признак — масляные потеки на корпусе устройства, рычаге или на полу под дверью. Это означает, что сальники износились, герметичность нарушена, и доводчик потерял гидравлическую жидкость. Восстановить его в домашних условиях невозможно. Второй признак — механическая поломка корпуса или рычажной тяги (трещины, деформации). Использовать такое устройство опасно.

Третий признак — «потеря памяти». Если вы только что выполнили регулировку, а через день-два дверь снова хлопает или не закрывается, это говорит о сильном износе внутренних клапанов и уплотнителей. Механизм больше не может удерживать настройки. В этом случае попытки отрегулировать дверной доводчик будут лишь временной мерой.

Выводы

Регулярное обслуживание и своевременная регулировка доводчика двери — залог его долгой и безотказной работы. Проводить осмотр и подстройку рекомендуется дважды в год при смене сезонов, чтобы компенсировать изменение вязкости масла. Если Ваша дверь начала хлопать, закрываться слишком медленно или не до конца, не спешите вызывать мастера. Используя нашу пошаговую инструкцию, вы сможете самостоятельно отрегулировать доводчик и восстановить комфорт в Вашем доме или офисе. Главное — действовать аккуратно, без спешки и не выкручивать регулировочные винты полностью. Однако если Вы видите на корпусе следы масла или механические повреждения, настройка уже не поможет. В такой ситуации лучшим решением будет покупка нового доводчика, а специалисты магазина «Світ Замків» всегда помогут вам подобрать оптимальную модель под вес и характеристики Вашей двери.
