Регулювання дотягувача дверей – коли і як це потрібно робити

1. Вступ
2. Що таке дверний дотягувач і як він працює
3. Коли потрібне регулювання дотягувача дверей?
4. Як відрегулювати дотягувач дверей - покрокова інструкція
5. Часті помилки під час регулювання
6. Коли дотягувач варто замінити, а не регулювати
7. Висновки



Дверний дотягувач вже давно є важливим елементом фурнітури, що відповідає за комфорт, безпеку та енергозбереження у будь-якому приміщенні. Гучний грюкіт дверей, дратівливий протяг через нещільно прикрите полотно або, навпаки, занадто повільне та «ліниве» зачинення — все це сигнали про те, що механізм потребує уваги. Правильне та своєчасне регулювання дотягувача дверей здатне не тільки усунути ці незручності, але й значно подовжити термін служби як самого пристрою, так і всієї дверної конструкції. Багато хто відкладає цю процедуру, вважаючи її складною. Але насправді, маючи навіть базові знання та дотримуючись інструкції, виконати налаштування може практично кожен. У цій статті ми докладно розберемо, навіщо потрібне дотягувач дверей регулювання, як він влаштований і як відрегулювати дотягувач дверей своїми руками.

Що таке дверний дотягувач і як він працює

Дверний дотягувач — це механіко-гідравлічний пристрій, призначений для автоматичного, плавного та контрольованого зачинення дверей. Його основне завдання — повернути дверне полотно в зачинене положення без участі людини, забезпечивши при цьому щільне прилягання до коробки.

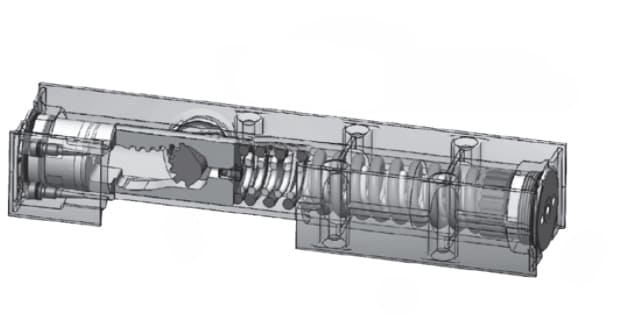

Принцип дії більшості сучасних дотягувачів заснований на взаємодії пружини та гідравлічної системи. Усередині герметичного металевого корпусу знаходиться потужна пружина та поршень. Коли людина відчиняє двері, вона докладає зусилля, яке через важільну тягу та поршень стискає пружину. У цей момент пружина накопичує потенційну енергію. Одночасно спеціальна олива всередині корпусу перетікає з однієї внутрішньої камери в іншу через систему гідравлічних каналів. Щойно людина відпускає двері, стиснута пружина починає розтискатися, виштовхуючи поршень і зачиняючи двері. Саме гідравлічна система контролює цей процес. Швидкість руху поршня, а отже, і дверей, залежить від в'язкості масла та пропускної здатності каналів, через які вона перетікає. Масляний дотягувач дверей дозволяє дуже точно налаштувати швидкість руху полотна на різних ділянках траєкторії. Регулювальні гвинти на корпусі пристрою змінюють переріз цих каналів, дозволяючи оливі текти швидше або повільніше. Це і є основа регулювання дотягувача дверей.

Існують і простіші з конструктивної точки зору пружинні механізми. Вони часто використовуються на легких міжкімнатних дверях або хвіртках. Всупереч поширеній думці, вони також забезпечують плавність і контроль, як і гідравлічні моделі. І водночас практично не залежать від погодних умов та зовнішньої температури. Тому їх частіше використовують у вуличних умовах на хвіртках.

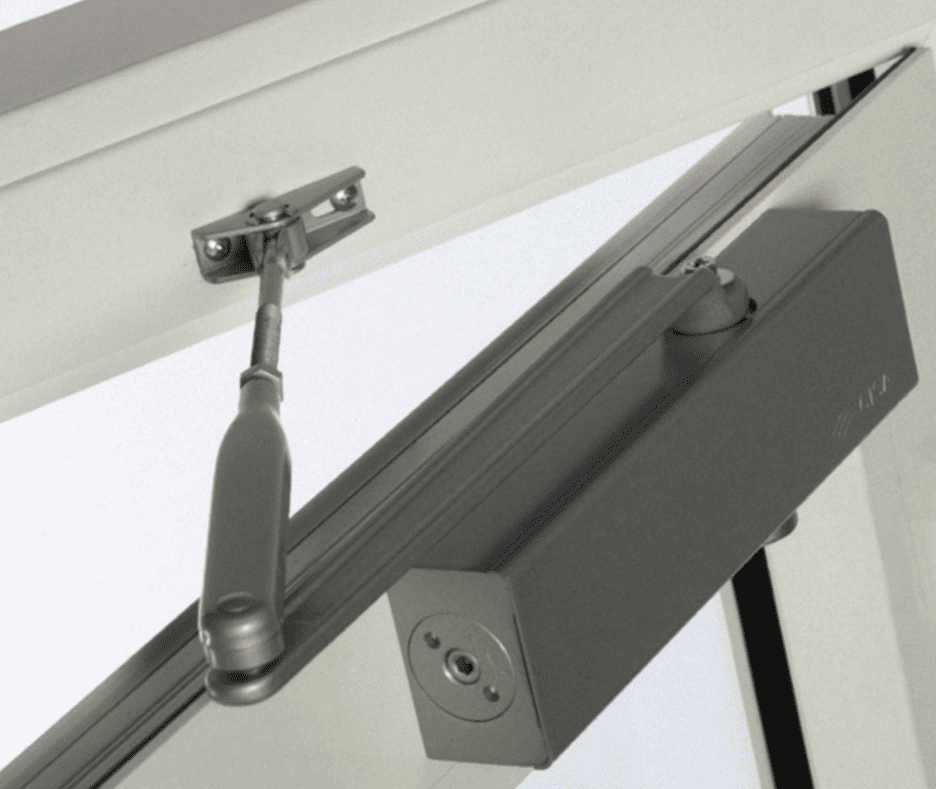

• Верхні (накладні): Найпоширеніший тип. Корпус кріпиться у верхній частині дверного полотна або на рамі. Вони універсальні, прості в установці та підходять для більшості типів дверей.
• Приховані: Встановлюються всередину дверного полотна або коробки. Головна перевага — естетика, оскільки в зачиненому положенні механізм повністю невидимий. Їх монтаж складніший і вимагає попередньої підготовки дверей, які при цьому не повинні бути занадто важкими.
• Підлогові: Монтуються в підлогу. Такі дотягувачі призначені для важких маятникових дверей (що відчиняються в обидві сторони), які часто зустрічаються в торгових центрах та громадських будівлях і застосовуються зі скляними полотнами.

Коли потрібне регулювання дотягувача дверей?

Зрозуміти, що настав час відрегулювати дотягувач, досить просто. Некоректна робота механізму проявляється у кількох типових «симптомах». Найчастіше необхідність у налаштуванні виникає через сезонні коливання температури: взимку масло в корпусі густішає, і двері зачиняються повільніше, а влітку, навпаки, розріджується, що призводить до прискорення та грюкоту.

Основні ознаки, що вказують на необхідність регулювання дотягувачів:

Якщо Ви помітили, що дотягувач не зачиняє двері до кінця, залишаючи зазор, це серйозна проблема. Через щілину виходить тепло, проникають сторонні шуми та запахи, а головне — язичок замка не входить у відповідну планку, що робить безглуздою будь-яку систему замикання. Часто кажуть, що дотягувач не доводить двері до кінця або дотягувач не дотягує двері. Це найпоширеніша причина для проведення регулювання дотягувача на дверях.

Інша крайність — двері зачиняються занадто швидко і з силою, створюючи гучний грюкіт. Це не тільки дратує, але й небезпечно, особливо якщо в будинку є діти. Крім того, постійні ударні навантаження руйнують як сам дверний дотягувач, так і дверні петлі із замком.

Буває і зворотна ситуація, коли двері з дотягувачем не зачиняються до кінця через занадто повільну роботу. Полотно рухається плавно, але на останніх 10-15 сантиметрах його сили не вистачає, щоб подолати опір ущільнювачів або клямки замка. У такому випадку кажуть, що двері не притягуються дотягувачем.

Також регулювання дотягувачів дверей необхідне, якщо двері стали відчинятися занадто туго або, навпаки, занадто легко розчиняються від найменшого пориву вітру (якщо в дотягувачу є функція вітрового гальма).

Як відрегулювати дотягувач дверей — покрокова інструкція

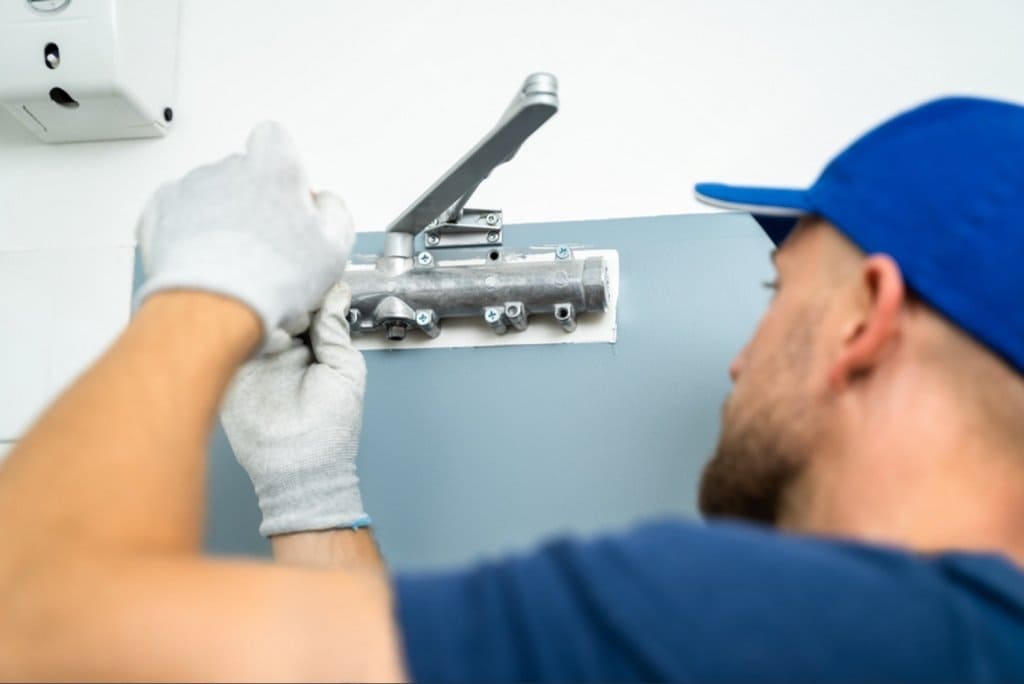

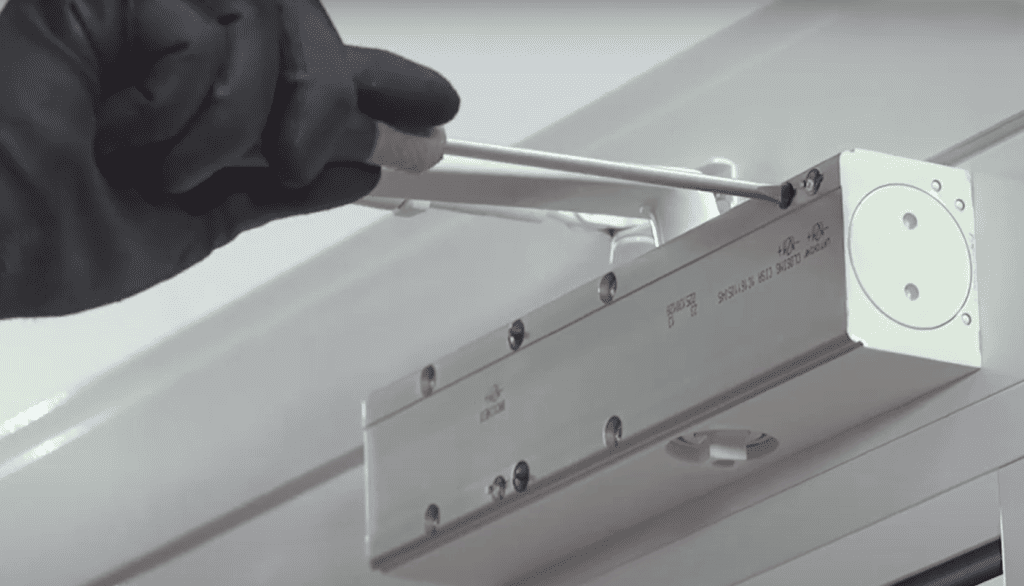

Процес налаштування дотягувача дверей не вимагає спеціальних навичок, але важлива акуратність та розуміння, за що відповідає кожен регулювальний гвинт. Перед тим як налаштувати дотягувач дверей, необхідно провести невелику підготовку.

Підготовка до регулювання

Перш за все, переконайтеся, що у вас є необхідні інструменти. Зазвичай це плоска або хрестова викрутка і, можливо, шестигранний ключ (залежно від моделі дотягувача). Для регулювання верхнього дотягувача може знадобитися драбина. Працюйте акуратно, щоб не пошкодити шліци на регулювальних гвинтах. Найважливіший етап підготовки — перевірка кріплень. Уважно огляньте, чи надійно закріплений корпус дотягувача та його важіль на дверному полотні та рамі. Розбовтані гвинти — одна з частих причин некоректної роботи, і жодне регулювання не допоможе, якщо сам механізм «гуляє». Підтягніть усі кріплення перед тим, як відрегулювати дотягувач.

Регулювання сили зачинення

Сила або потужність зачинення (іноді її називають регулювання пружини дотягувача) — це загальна енергія, з якою механізм зачиняє двері. Вона повинна відповідати вазі та ширині дверного полотна. Європейський стандарт EN 1154 класифікує дотягувачі за класами потужності від EN1 до EN7. Чим важчі та ширші двері, тим вищим має бути клас. Регулювання цього параметра потрібне рідко, в основному при первинній установці або якщо змінилися умови (наприклад, сильний тиск повітря в приміщенні). Зусилля зачинення дверей можна змінити двома способами:

1. Регулювальним гвинтом: На деяких моделях є спеціальний гвинт, затягуючи або послаблюючи який, ви змінюєте ступінь стиснення внутрішньої пружини. Визначити їх просто: сила вказується в такому форматі через дефіс – EN 2-4.
2. Переміщенням корпусу: Існує чимала частина дотягувачів, потужність яких регулюється шляхом зміщення корпусу відносно монтажної пластини. На пластині є спеціальні позначки, що дозволяють встановити дотягувач ближче до петель (менша потужність) або далі від них (більша потужність). Їх клас позначається наступним чином – EN 2/3/4.

Регулювання швидкості зачинення

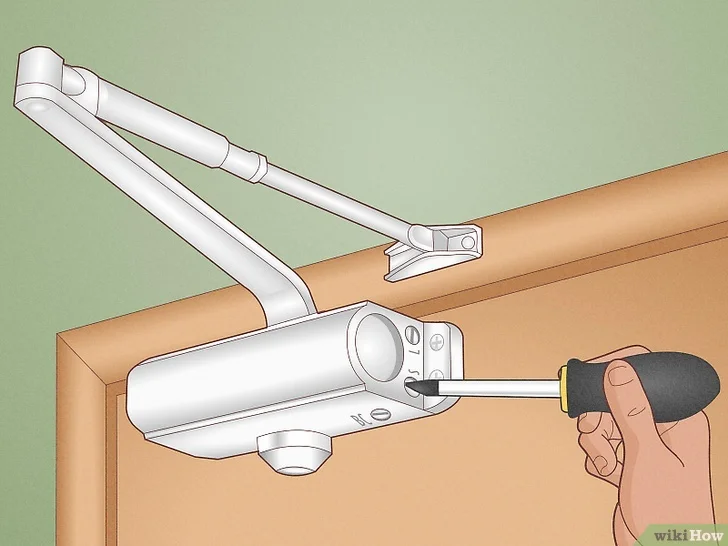

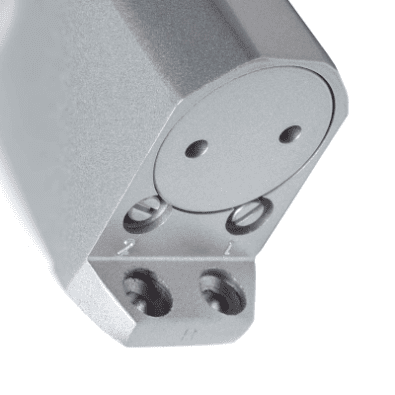

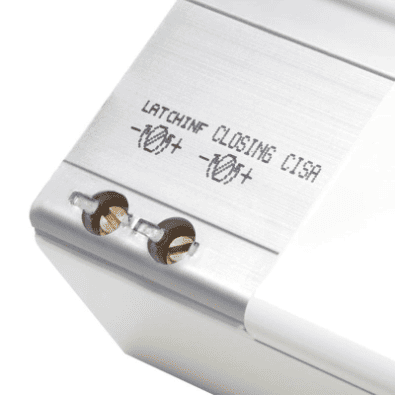

Це основний і найчастіший вид регулювання. За швидкість відповідає гвинт, зазвичай позначений цифрою «1», літерою «S» (Speed), або ж безпосередньо словами (наприклад, Closing). Він контролює швидкість руху дверей в основному діапазоні — від повністю відчиненого положення приблизно до 15-20 градусів до закриття.

• За годинниковою стрілкою — переріз каналу зменшується, олива тече повільніше, двері зачиняються повільніше.
• Проти годинникової стрілки — переріз збільшується, олива тече швидше, двері зачиняються швидше.

ВАЖЛИВО: Робіть регулювання дуже плавно, повертаючи гвинт не більше ніж на чверть або половину оберту за раз. Після кожної зміни відчиніть і відпустіть двері, щоб оцінити результат.

Регулювання кінцевого дотискного зусилля

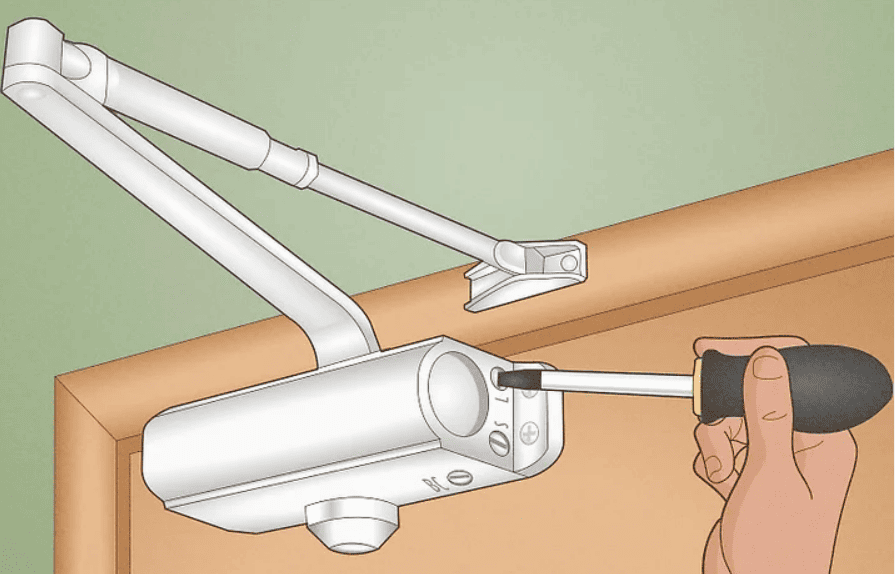

За фінальну фазу зачинення (останні 15-20 градусів) відповідає другий гвинт, позначений цифрою «2», літерою «L» або словом цілком (Latch). Ця функція називається «дохлоп» або «прихлоп». Її завдання — гарантовано зачинити двері, подолавши опір клямки замка, ущільнювачів або тиску повітря. Саме налаштування швидкості дотягування вирішує проблему, коли дотягувач не зачиняє двері повністю.

• За годинниковою стрілкою — уповільнення дохлопу.
• Проти годинникової стрілки — прискорення дохлопу.

Необхідно знайти баланс: дохлоп має бути достатньо сильним для закриття замка, але не викликати удару.

Регулювання гальма відчинення (вітрове гальмо)

Ця функція (Back-Check, BC) є не на всіх моделях. Вона запобігає різкому розчиненню дверей під дією сильного пориву вітру або при необережному поводженні. Гальмо починає працювати, коли двері відчинені на кут понад 70-80 градусів, створюючи гідравлічний опір. Регулюється окремим гвинтом (часто з позначкою BC), який дозволяє зробити цей опір сильнішим або слабшим.

Також деякі моделі мають функцію фіксації дверей дотягувачем у відкритому положенні (Hold-Open, HO). Зазвичай вона не регулюється гвинтами, а активується механічно.

Регулювання пружинних дотягувачів

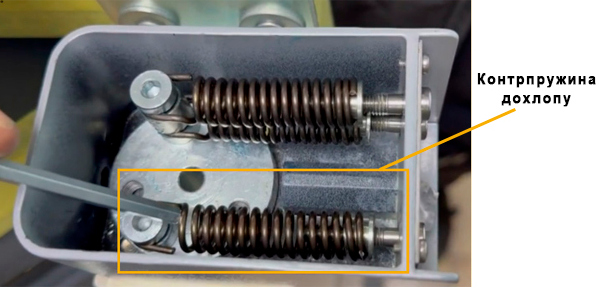

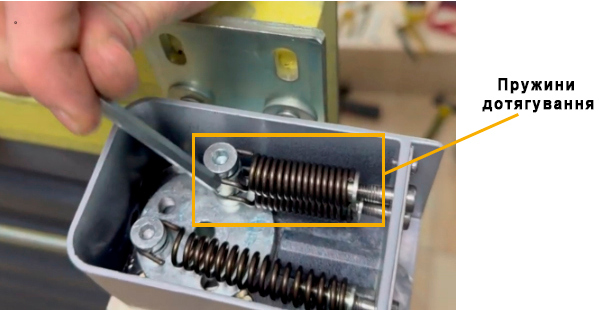

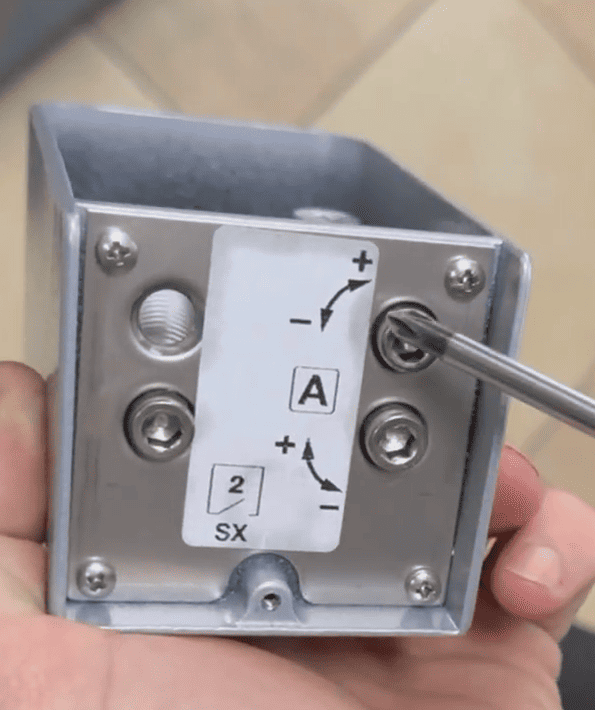

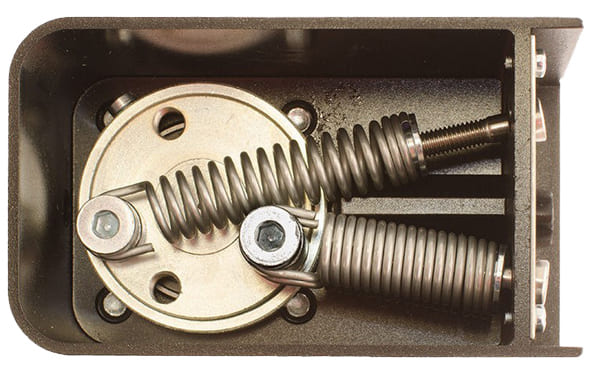

На прикладі дотягувача для хвіртки CISA C1310, який має пружинну конструкцію, розповімо, як регулювання здійснюється на ньому. За діями воно, до речі, не сильно відрізняється від масляних аналогів. Безпосередньо на дотягувачу є можливість налаштувати силу відчинення/зачинення та силу дохлопу. Це відбувається за допомогою гвинтів на корпусі. Вони взаємодіють із внутрішніми пружинами: 2 пружини (А), що відповідають за дотягування, і одна контрпружина (В), що відповідає за силу дохлопу (або стримування хвіртки при зачиненні в кінцевій фазі).

При регулюванні за годинниковою стрілкою сила натягу стає більшою, відповідно проти годинникової стрілки – відбувається ослаблення дотягування. Ідентично регулюється контрпружина, що відповідає за силу дохлопу. Це створює можливість максимально індивідуального регулювання під конкретні умови хвіртки – вага, розміри хвіртки, можливості монтажу.

Важливою особливістю є можливість фіксації хвіртки в межах від 90° до 100°. Цей кут регулюється також додатковим гвинтом.

Часті помилки при регулюванні

Знання того, як не допустити помилок при налаштуванні дотягувача, заощадить Ваш час, нерви та гроші. Найкритичніша і найпоширеніша помилка — це повне викручування регулювальних гвинтів. Поворот гвинта більш ніж на 1,5-2 повних оберти від заводського положення може призвести до його випадання та порушення герметичності корпусу. Масло витече, і дотягувач вийде з ладу. Такий механізм не підлягає ремонту і потребуватиме повної заміни. Завжди вносьте зміни потроху! Ще одна помилка — неправильна послідовність дій. Намагайтеся спочатку налаштувати загальну швидкість (гвинт №1), а вже потім швидкість дохлопу (гвинт №2). Не застосовуйте надмірну силу та використовуйте відповідний інструмент, щоб не пошкодити головки гвинтів.

Коли дотягувач варто замінити, а не регулювати

На жаль, не всі проблеми вирішуються налаштуванням. Існують явні ознаки того, що необхідний не ремонт дверного дотягувача, а його повна заміна.

Головна і найвірніша ознака — масляні патьоки на корпусі пристрою, важелі або на підлозі під дверима. Це означає, що сальники зносилися, герметичність порушена, і дотягувач втратив гідравлічну рідину. Відновити його в домашніх умовах неможливо. Друга ознака — механічна поломка корпусу або важільної тяги (тріщини, деформації). Використовувати такий пристрій небезпечно.

Третя ознака — «втрата пам'яті». Якщо ви щойно виконали регулювання, а через день-два двері знову грюкають або не зачиняються, це говорить про сильний знос внутрішніх клапанів та ущільнювачів. Механізм більше не може утримувати налаштування. У цьому випадку спроби відрегулювати дотягувач дверей будуть лише тимчасовим заходом.

Висновки

Регулярне обслуговування та своєчасне регулювання дотягувача дверей — запорука його довгої та безвідмовної роботи. Проводити огляд та підстроювання рекомендується двічі на рік при зміні сезонів, щоб компенсувати зміну в'язкості оливи. Якщо Ваші двері почали грюкати, зачинятися занадто повільно або не до кінця, не поспішайте викликати майстра. Використовуючи нашу покрокову інструкцію, Ви зможете самостійно відрегулювати дотягувач і відновити комфорт у Вашому домі чи офісі. Головне — діяти акуратно, без поспіху і не викручувати регулювальні гвинти повністю. Однак якщо Ви бачите на корпусі сліди оливи або механічні пошкодження, налаштування вже не допоможе. У такій ситуації найкращим рішенням буде покупка нового дотягувача, а фахівці магазину «Світ Замків» завжди допоможуть вам підібрати оптимальну модель під вагу та характеристики Ваших дверей.
