Как правильно установить доводчик на дверь или калитку: советы и рекомендации

Установка дверного дотягивателя на первый взгляд не выглядит сложной задачей. Есть корпус, тяга, несколько крепежных отверстий и регулировочные винты. Поэтому многие владельцы дверей или калиток решают не вызвать мастера, а выполнить монтаж самостоятельно. И это вполне реально, если перед началом разобраться не только в том, куда вкрутить саморезы, но и в принципе работы самого механизма.

Проблемы чаще всего начинаются тогда, когда докладчик устанавливают «примерно так, как на фото». Корпус смещают на несколько сантиметров, выставляют тягу в произвольном положении, а затем все недостатки пытаются исправить регулировочными винтами. В результате дверь может стучать, не доходить до замка, слишком трудно открываться или вообще работать рывками. Еще хуже, когда неправильный монтаж поначалу почти незаметен. Дверь закрывается, механизм как будто работает, но через несколько месяцев начинает расшатываться крепление, появляется рычажный люфт или утечка масла из корпуса. Владелец делает вывод, что доводчик некачественный, хотя причиной могла быть неправильная установка.

Поэтому главная задача при самостоятельном монтаже – не просто заставить дверь закрываться. Необходимо установить механизм так, чтобы он работал в правильной геометрии, не получал лишнюю нагрузку и не создавал проблем для дверей, замка и петель.

Чем грозит неправильный монтаж дотягивателя

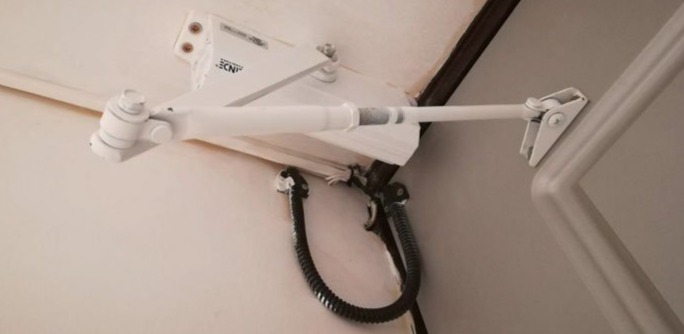

Самая распространенная ошибка – неправильное положение корпуса или рычага. Даже если доводчик после этого работает, его характеристики могут существенно отличаться от предусмотренных изготовителем. К примеру, дверь нормально проходит большую часть траектории, но последние несколько сантиметров им не хватает силы, чтобы язычок замка зашел в соответствующую планку.

Первая реакция владельца в таком случае – увеличить скорость закрывания. Дверь начинает двигаться быстрее, сильнее ударяется о коробку, но проблема полностью не исчезает. Так постепенно появляются удары по замку, расшатывается обратная планка, а крепления самого дотягивателя получают дополнительную нагрузку.

Другая крайность – чрезмерное натяжение рычага. Дверь действительно может начать закрываться увереннее, но в то же время их становится значительно труднее открывать. Человек каждый раз прикладывает больше сил, а весь этот момент передается через тягу на корпус дотягивателя и места крепления. Особенно опасным это становится на дверях из тонкого металла. Если корпус прикручен без достаточного усиления, вокруг отверстий может постепенно деформироваться полотно. Сначала появляется едва заметный люфт, затем винты нужно периодически подтягивать, а впоследствии крепеж вообще перестает надежно держаться.

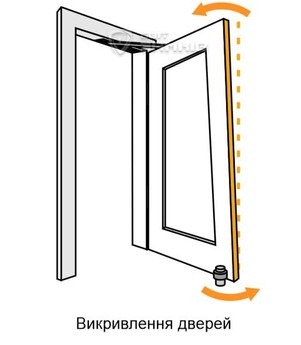

Еще одна распространенная ситуация — попытка дотягивателем компенсировать проблемы самой двери. Если полотно просело, занавесы работают туго или дверь цепляет коробку, доводчик начинает постоянно преодолевать это сопротивление. Перед монтажом полезно просто открыть дверь и несколько раз провести ее рукой от открытого положения до закрытого. Движение должно быть равномерным. Если уже на этом этапе ощущается сильное сопротивление или холст где-то затрагивает коробку, сначала нужно устранить эту проблему.

Неправильная установка доводчика дверей может сокращать ресурс даже качественного механизма. Поэтому вопрос заключается не только в том, закроется ли дверь после монтажа, но и в том, как долго доводчик сможет работать в таком режиме.

Монтаж дотягивателя на дверь: пошаговые правила и нюансы

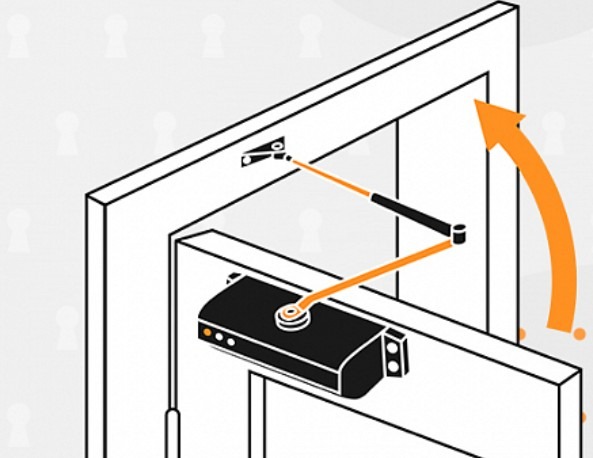

Сначала нужно внимательно определить сторону открывания дверей и понять, где по схеме производителя должен находиться корпус, а где – тяга. Один и тот же доводчик на двери может устанавливаться несколькими способами. В определенном случае корпус закрепляется непосредственно на дверном полотне, а тяга – на коробке. В другой ситуации используется обратная схема. Это зависит от направления открывания, конструкции двери и доступного места над холстом.

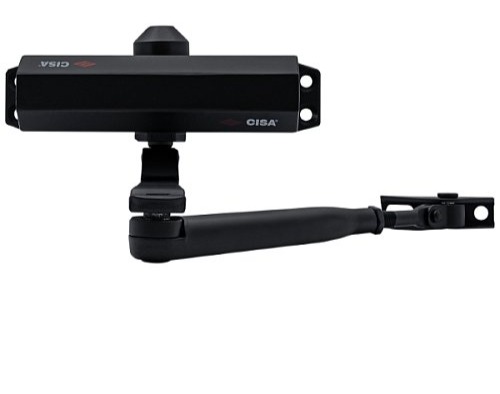

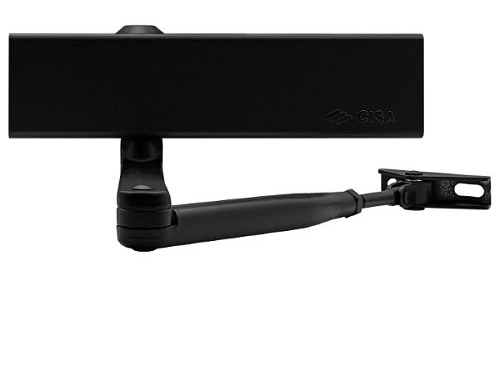

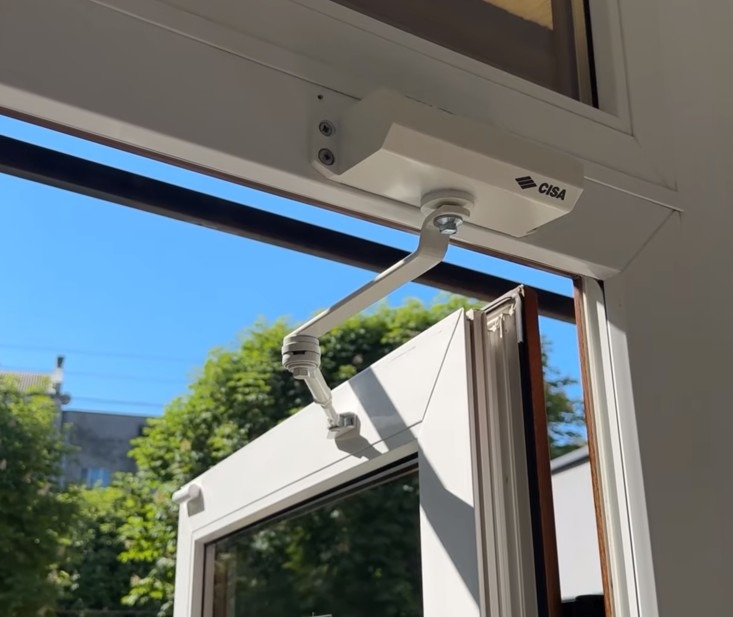

В качестве примера можно рассмотреть дотягиватели CISA 60470 и CISA 1610.05. Первый доводчик для дверей с максимальной шириной 1100 мм и максимальным весом – 80 кг. Обычно он подходит для установки на металлическую, деревянную или металлопластиковую дверь. Вторая модель рассчитана на более массивную бронированную, металлическую дверь с шириной до 1400 мм и весом до 120 кг. Эта модель подходит для полотен и помещений с большой проходимостью людей. Оба варианта монтируются стандартно без использования фиксации в открытом положении. Если же требуется дверной доводчик с фиксацией Вы можете выбрать его здесь.

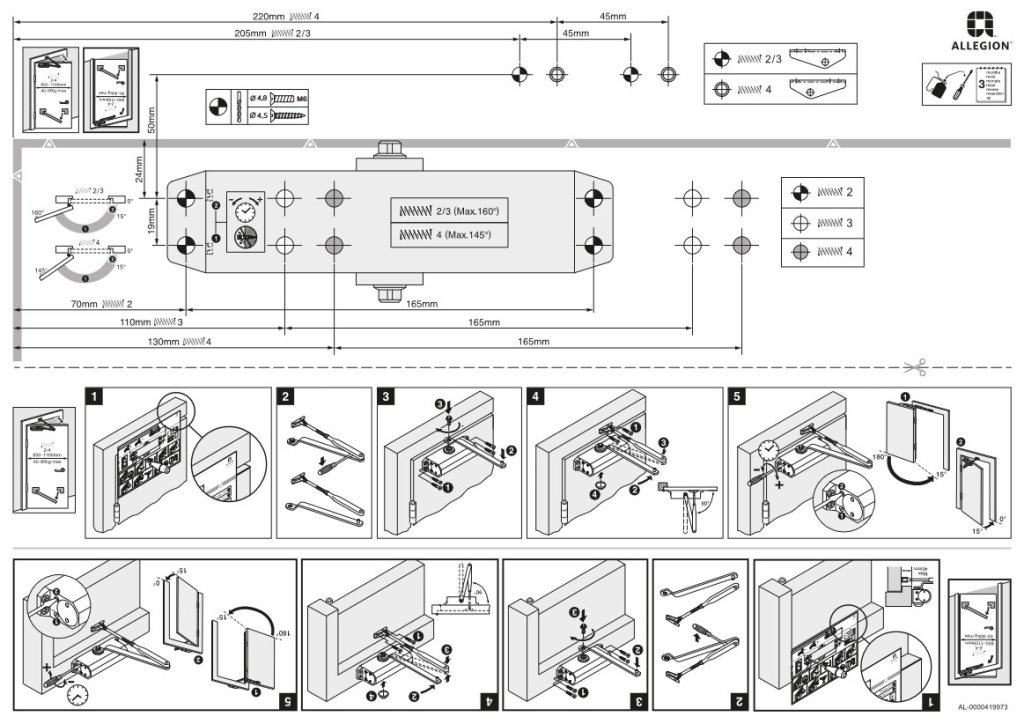

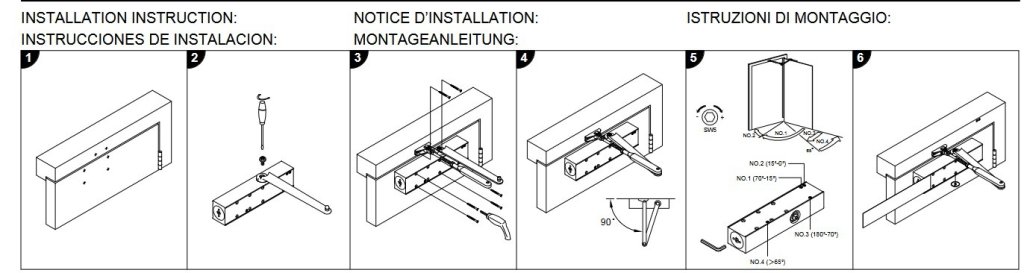

При самостоятельной установке таких дотягивателей лучшим ориентиром будет не фотография готовой двери из интернета, а монтажная схема конкретной модели. В нем указываются расстояния от оси петель до корпуса и точек крепления рычага. В карточке товара ее можно найти под фотографиями в прикрепленных файлах.

Смещение на несколько сантиметров изменяет рычажное положение относительно корпуса, а следовательно — и усилие, с которым механизм работает на разных участках хода двери.

При самостоятельной установке докладчика следует соблюдать последовательные действия и правила, чтобы не допустить ошибок.

После того как Вы выбрали нужный доводчик, ознакомились с монтажной схемой от производителя и определили тип двери начинайте монтаж.

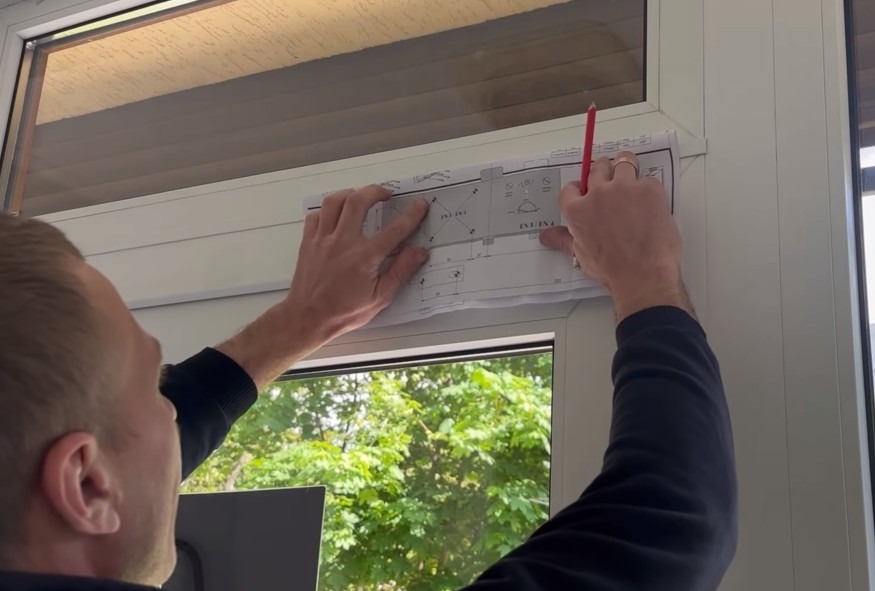

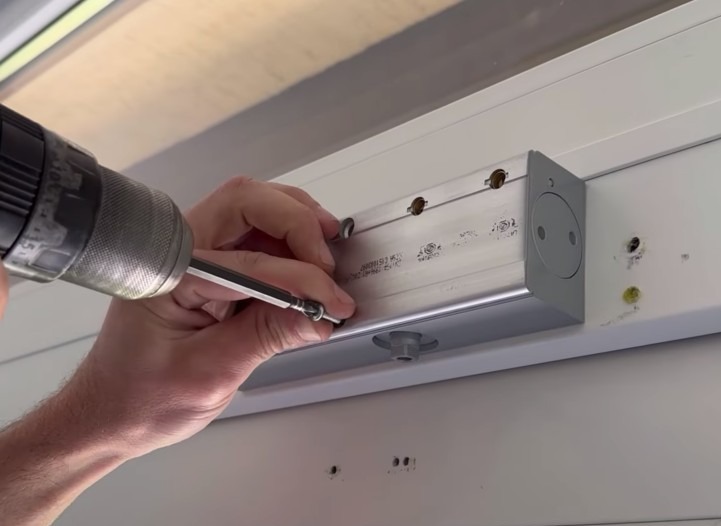

1. Перед сверлением лучше нанести все точки карандашом или маркером и снова проверить их. Если комплект имеет бумажный монтажный шаблон, то его удобно приложить непосредственно к двери и перенести разметку. Таковой обычный шаг существенно понижает риск ошибки.

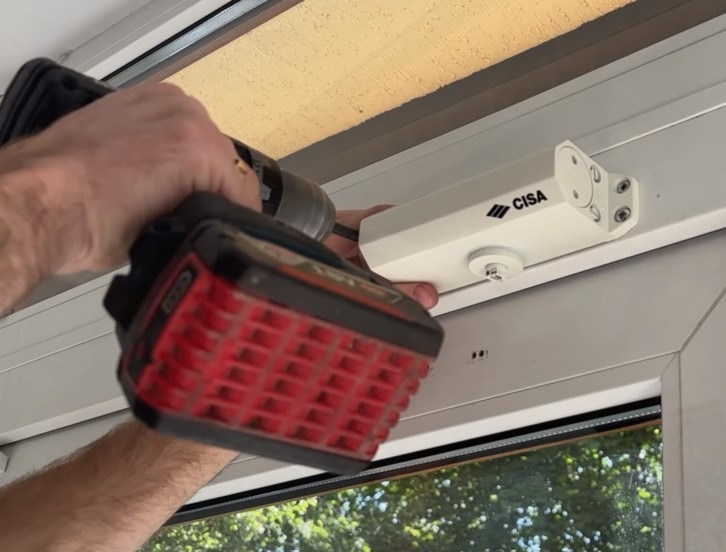

2. Далее нужно оценить само место крепежа. Если это массивная деревянная дверь, обычно проблем с жесткостью основания нет. С металлической дверью ситуация другая. Наружный лист может быть относительно тонким, и обычный саморез не всегда обеспечит надежную фиксацию на годы. Тяжелые двери постоянно создают нагрузку на корпус дотягивателя. Поэтому крепеж должен держать не только вес самого механизма, но и многократные рывки при открывании. При необходимости используют более надежную резьбовую крепь или усиление.

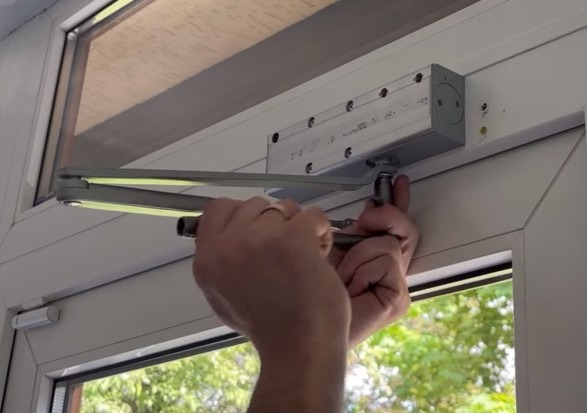

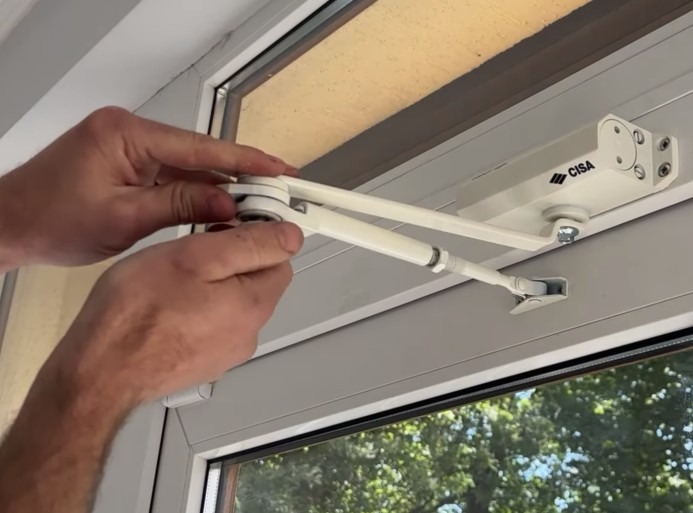

3. После установки корпуса установите и зафиксируйте тягу. Здесь важно не просто отрегулировать его длину так, чтобы детали сошлись между собой. Начальное рычажное положение влияет на работу всей системы. Если он установлен неправильно, можно получить либо недостаточную силу дотягивания, либо чрезмерное сопротивление при открывании. Поэтому перед окончательной затяжкой крепления нужно еще раз свериться со схемой конкретного дотягивателя.

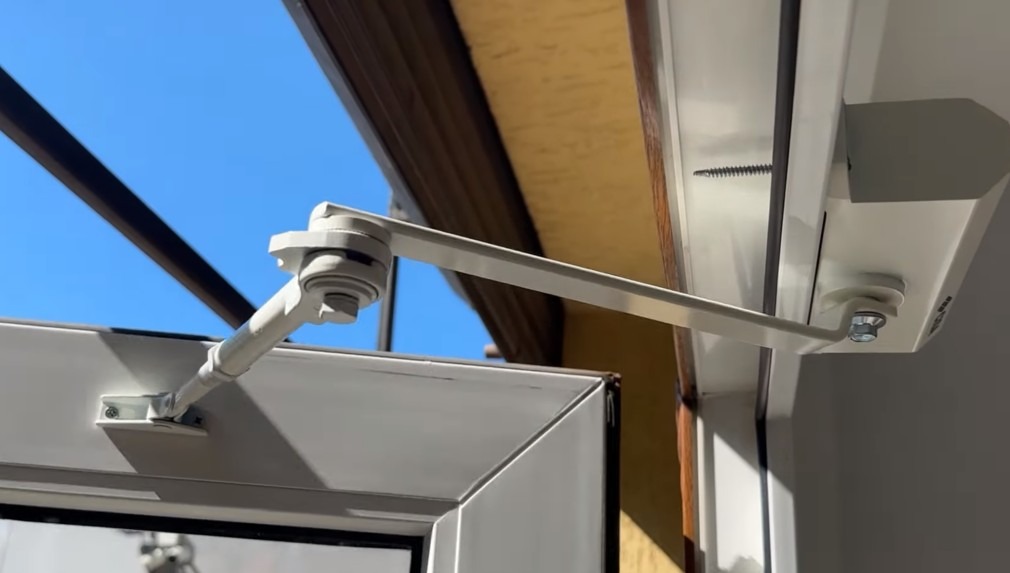

Лишь когда механическая часть смонтирована правильно, можно переходить к регулировке скорости. Не нужно сразу активно крутить регулировочные винты. Изменения лучше производить постепенно. Вернули винт на небольшую часть оборота – несколько раз открыли и закрыли дверь – посмотрели на результат. Затем, в случае необходимости, внесли следующую коррекцию. Цель регулировки состоит не в том, чтобы сделать дверь максимально плавной. Дверь должна плавно проходить основную часть траектории и уверенно закрываться в конце хода. Если модель позволяет отдельно настроить конечную скорость, то ее регулируют так, чтобы язычок замка заходил в соответствующую часть без сильного удара. Детальнее о регулировке мы уже написали, Вы можете прочитать об этом здесь.

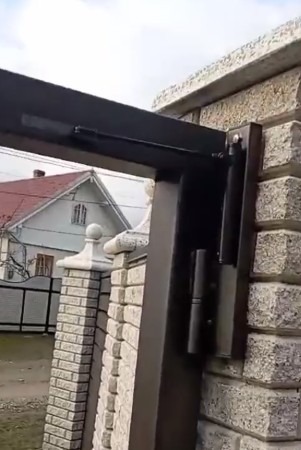

Особенности установки дотягивателей на калитку

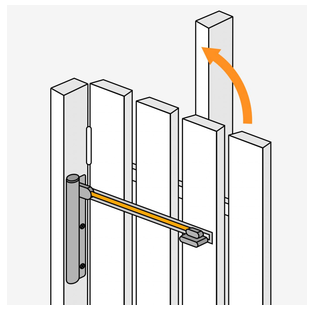

Калитка для дотягивателя является более сложным объектом, чем обычная внутренняя дверь. Здесь на механизм влияет не только вес створки, но и внешние факторы (ветер, осадки, температура) и состояние металлических занавесей. Именно поэтому перед установкой нужно особенно внимательно проверить, насколько легко двигается сама калитка.

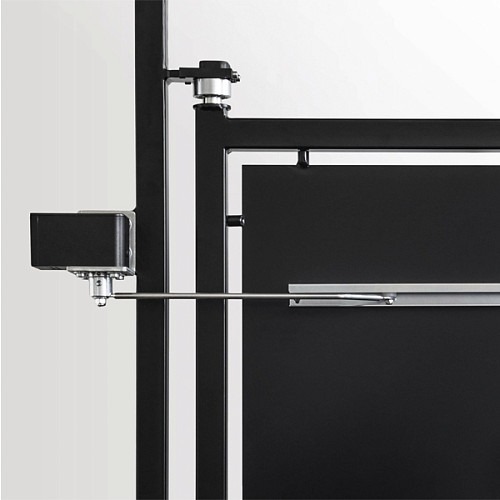

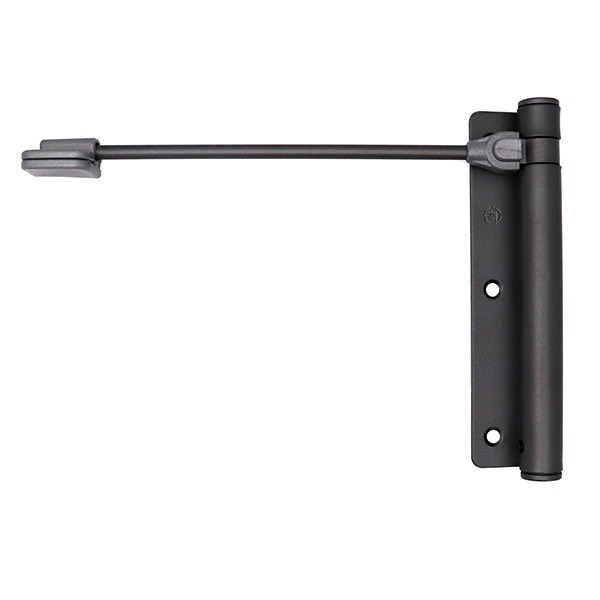

Для калиток чаще всего используют доводчик двери наружный изготовителей ALDEGHI LUIGI 114 или CISA C1310 с пружинным механизмом. Доводчик для уличной калитки устанавливается преимущественно на двери с максимальным весом до 60 кг и шириной до 950 мм. Монтаж дотягивателя производится со стороны завес на самой раме. Производитель предлагает ознакомиться с инструкцией перед началом установки. Вы можете увидеть инструкцию по монтажу в карте товара под фотографиями в прикрепленных файлах.

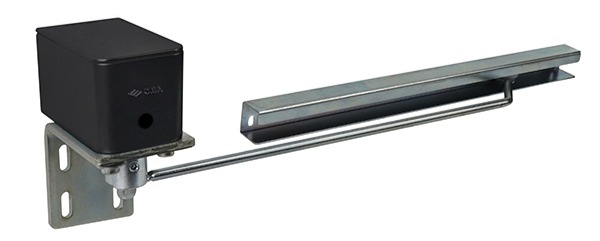

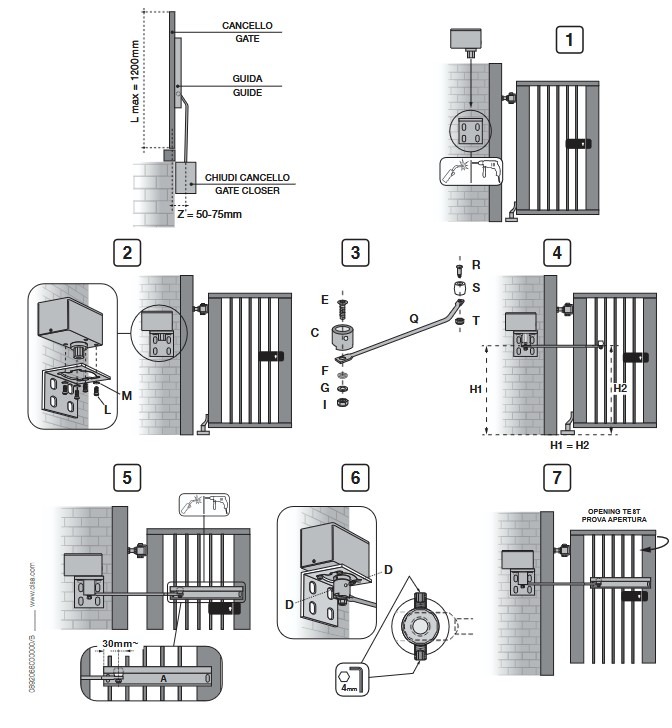

Монтаж доводчика CISA C1310 производится накладным способом на калитки весом до 55 кг и шириной до 1200 мм. Данный тип дотягивателя полностью механическим без жидкости в корпусе. Благодаря полностью механической конструкции без гидравлической жидкости, работа CISA C1310 менее зависит от колебаний температуры. Это позволяет использовать его на улице без сезонной регулировки, связанной с изменением вязкости масла. В то же время нужно соблюдать ограничения производителя относительно конструкции калитки и условий эксплуатации. Преимуществом CISA C1310 есть варианты установки доводчика двери, которые можно увидеть в монтажной схеме от производителя.

Купить доводчик до двери и калиток можно в каталоге "Світ Замків". При выборе важно учитывать не только массу двери, но ее ширина и конструкция. Сплошная металлическая калитка во время сильного ветра фактически работает как большой парус. Соответственно, нагрузка на дотягатель может быть значительно больше, чем в безветренный день.

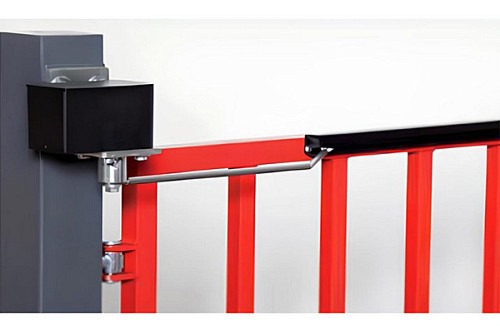

Особое внимание нужно уделить точкам крепления. Часто корпус устанавливается на профильную трубу. Если металл тонкий, крепление со временем может начать расшатываться. Для тяжелых конструкций следует заранее предусмотреть жесткое основание или усилительную пластину.

Для калитки важно предусмотреть ограничение максимального угла открывания. Сильный порыв ветра может резко откинуть створку и создать дополнительную нагрузку на дотягиватели и завесы. Поэтому необходимо проверить допустимый угол открывания конкретной модели и при необходимости установить отдельный ограничитель.

После установки калитки нужно несколько раз проверить из разных положений открывания. Она должна уверенно закрываться не только из полностью открытого состояния, но и тогда, когда она была отпущена примерно с половины хода. Особенно важно проверить работу замка. Если створка доходит до него слишком медленно и не срабатывает язычок, не стоит сразу сильно увеличивать скорость. Сначала убедитесь, что замок и соответствующая часть правильно совпадают.

Типичные ошибки при самостоятельной установке и как их избежать

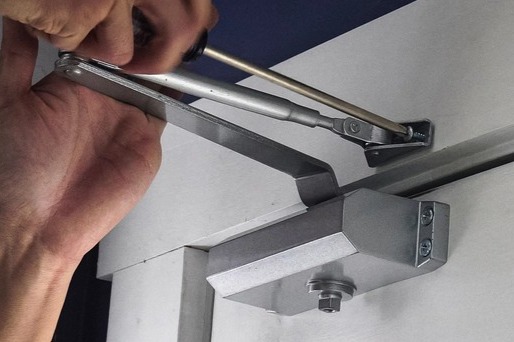

Одна из самых частых ошибок начинается с желания сделать все быстрее. Корпус прикладывают к двери, примерно определяют место, сверлят проемы, а уже потом пытаются подогнать тягу. Для дотягивателя правильнее действовать наоборот: сначала полностью понять схему монтажа, нанести все точки, проверить их и только потом брать инструмент.

Вторая ошибка – уверенность, что любую неточность можно исправить регулировкой. Регулировочные винты изменяют характер движения двери, но они не могут перенести корпус на правильное место или изменить рычажную геометрию. Если механизм установлен неправильно, регулировка часто просто маскирует проблему.

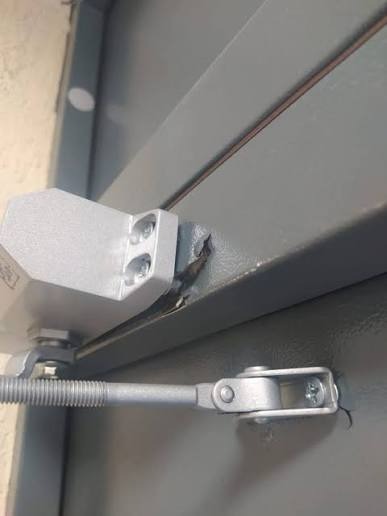

Еще одна типичная ситуация — слишком сильная затяжка или, наоборот, слабый крепеж. Корпус должен сидеть жестко, но при монтаже не нужно повреждать резьбу или деформировать тонкий металл. Не следует также выкручивать регулировочные клапаны на большие значения за один раз. Достаточно небольшого поворота, чтобы ощутимо изменить скорость движения дверей.

Отдельная ошибка – принудительно ускорять дверь рукой. Если закрывает их медленнее, чем хотелось бы, нужно изменить настройки. Постоянно толкать дверь во время закрывания – плохая привычка для механизма. Не нужно и оставлять дверь открытой с помощью случайных предметов так, чтобы тяга находилась под постоянной большой нагрузкой. Если дверь часто нужно фиксировать в открытом положении, лучше предусмотреть соответствующий механизм или функцию фиксации, если она предусмотрена моделью.

И еще один момент – не торопитесь оценивать результат после одного закрывания. После каждой настройки дверь следует открыть на разный угол несколько раз. Иногда проблема проявляется только из полностью открытого положения или, напротив, при небольшом открывании.

Что влияет на длительную службу дотягивателя

Срок службы дотягивателя во многом определяется еще в день его установки. Если модель правильно подобрана по характеристикам, корпус надежно закреплен, а дверь не испытывает механических проблем, механизм работает в нормальном режиме и не тратит ресурс на преодоление излишнего сопротивления. Не стоит выбирать дотягиватели только по внешнему виду или цене. Необходимо учитывать ширину и вес двери, а для уличных конструкций еще и условия эксплуатации.

Даже правильно установленный механизм время от времени следует осматривать. Если появился рычажный люфт или ослабило крепление корпуса, лучше устранить проблему сразу. Один ослабленный винт создает движение в месте крепежа, а это движение постепенно увеличивает отверстие и нагрузку на соседние точки.

Нужно следить и за самой дверью. Просадка петель, изменение положения замка или деформация створки могут изменить нагрузку на доводчик даже через несколько лет после правильного монтажа. Если дверь вдруг начала вести себя иначе, не стоит автоматически крутить регулировку. Сначала проверьте, не изменилось ли что-нибудь в механической части.

Правильно установленный доводчик не должен постоянно напоминать о себе. Если его приходится регулярно подкручивать, подтягивать или помогать дверям рукой, это уже сигнал, что система работает не так, как должна.

Долгая и надежная работа дотягивателя зависит от правильного ухода. Настроить и отрегулировать его можно и вручную. Просто действуйте осторожно и не выкручивайте регулировочные винты до конца. Если из гидравлического дотягивателя следует рабочая жидкость или на корпусе появились трещины, механизм необходимо проверить и обычно заменить. Для пружинных моделей нужно контролировать состояние крепежа, рычагов и пружин в соответствии с инструкцией производителя. Если не получается самостоятельно установить новый докладчик на Вашу дверь – наши мастера с радостью помогут установить, отрегулировать или заменить на новый.

Вывод

Самостоятельно установить доводчик вполне возможно. Для этого не обязательно иметь большой опыт монтажника, но нужно внимательно отнестись к подготовке и не торопиться на этапе разметки. Главное – не воспринимать доводчик как универсальный механизм, который можно закрепить в любом удобном месте, а затем все исправить регулировкой. Положение корпуса, длина и рычажный угол, состояние двери, прочность крепления и работа замка напрямую влияют на конечный результат.

Перед сверлением проверьте схему конкретной модели от производителя и убедитесь, что сама дверь или калитка двигаются без лишнего сопротивления. После установки не пытайтесь сразу получить нужное поведение большими поворотами регулировочных винтов – изменения лучше вносить постепенно.

Особенно внимательным нужно быть с тяжелой входной дверью и калитками. Здесь ошибка при монтаже создает большую нагрузку не только на доводчик, но и на петли, коробку, замок и само место крепления. Если после монтажа дверь закрывается плавно, не хлопает, уверенно заходит в замок и при этом не требует чрезмерного усилия для открывания — механизм настроен правильно.

А если для нормальной работы приходится максимально увеличивать скорость, сильно натягивать тягу или постоянно помогать дверью рукой, лучше не продолжать экспериментировать с регулировкой. В такой ситуации следует еще раз проверить сам монтаж.
