Як правильно встановити дотягувач дверей або хвіртки: поради та рекомендації

Встановлення дверного дотягувача на перший погляд не виглядає складною задачею. Є корпус, тяга, кілька отворів для кріплення та регулювальні гвинти. Через це багато власників дверей або хвірток вирішують не викликати майстра, а виконати монтаж самостійно. І це цілком реально, якщо перед початком розібратися не лише в тому, куди вкрутити шурупи, а й у принципі роботи самого механізму.

Проблеми найчастіше починаються тоді, коли дотягувач встановлюють «приблизно так, як на фото». Корпус зміщують на кілька сантиметрів, тягу виставляють у довільному положенні, а потім усі недоліки намагаються виправити регулювальними гвинтами. У результаті двері можуть гупати, не доходити до замка, занадто важко відкриватися або взагалі працювати ривками. Ще гірше, коли неправильний монтаж спочатку майже непомітний. Двері зачиняються, механізм наче працює, але через кілька місяців починають розхитуватися кріплення, з’являється люфт важеля або витік масла з корпусу. Власник робить висновок, що дотягувач неякісний, хоча причиною могло бути неправильне встановлення.

Тому головне завдання під час самостійного монтажу — не просто змусити двері зачинятися. Потрібно встановити механізм так, щоб він працював у правильній геометрії, не отримував зайвого навантаження та не створював проблем для дверей, замка та завіс.

Чим загрожує неправильний монтаж дотягувача

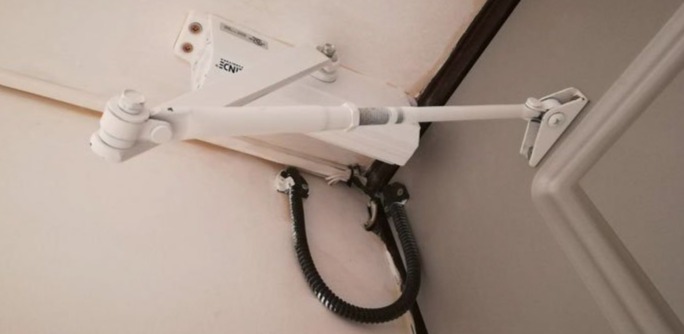

Найпоширеніша помилка — неправильне положення корпусу або важеля. Навіть якщо дотягувач після цього працює, його характеристики можуть суттєво відрізнятися від передбачених виробником. Наприклад, двері нормально проходять більшу частину траєкторії, але останні кілька сантиметрів їм не вистачає сили, щоб язичок замка зайшов у відповідну планку.

Перша реакція власника в такому випадку — збільшити швидкість закривання. Двері починають рухатися швидше, сильніше вдаряються об коробку, але проблема повністю не зникає. Так поступово з’являються удари по замку, розхитується зворотня планка, а кріплення самого дотягувача отримують додаткове навантаження.

Інша крайність — надмірний натяг важеля. Двері справді можуть почати закриватися впевненіше, але водночас їх стає значно важче відкривати. Людина кожного разу прикладає більше сили, а весь цей момент передається через тягу на корпус дотягувача та місця кріплення. Особливо небезпечним це стає на дверях із тонкого металу. Якщо корпус прикручений без достатнього підсилення, навколо отворів поступово може деформуватися полотно. Спочатку з’являється ледь помітний люфт, потім гвинти потрібно періодично підтягувати, а згодом кріплення взагалі перестає надійно триматися.

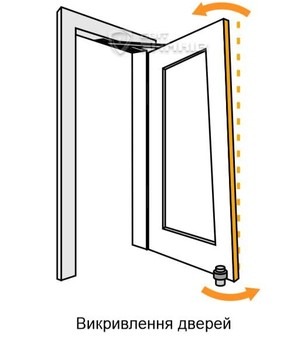

Ще одна поширена ситуація — спроба дотягувачем компенсувати проблеми самих дверей. Якщо полотно просіло, завіси працюють туго або двері чіпляють коробку, дотягувач починає постійно долати цей опір. Перед монтажем корисно просто відчинити двері та кілька разів провести їх рукою від відкритого положення до закритого. Рух має бути рівномірним. Якщо вже на цьому етапі відчувається сильний опір або полотно десь зачіпає коробку, спочатку потрібно усунути цю проблему.

Неправильне встановлення доводчика дверей може скорочувати ресурс навіть якісного механізму. Тому питання полягає не тільки в тому, чи закриються двері після монтажу, а й у тому, як довго дотягувач зможе працювати в такому режимі.

Монтаж дотягувача на двері: покрокові правила та нюанси

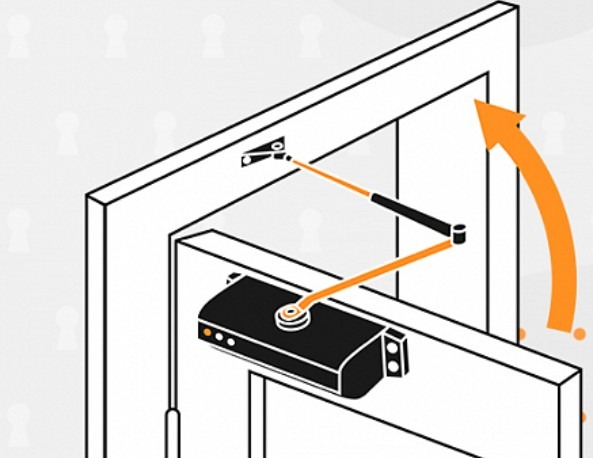

Спочатку потрібно уважно визначити сторону відкривання дверей і зрозуміти, де за схемою виробника має знаходитися корпус, а де — тяга. Один і той самий доводчик на двері може встановлюватися кількома способами. У певному випадку корпус закріплюється безпосередньо на дверному полотні, а тяга — на коробці. В іншій ситуації використовується зворотна схема. Це залежить від напрямку відкривання, конструкції дверей та доступного місця над полотном.

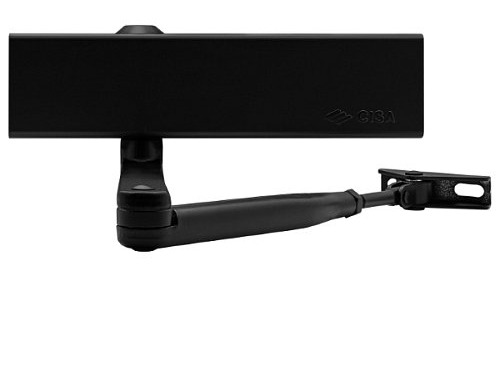

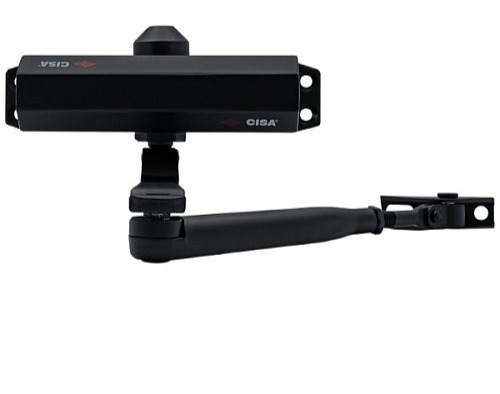

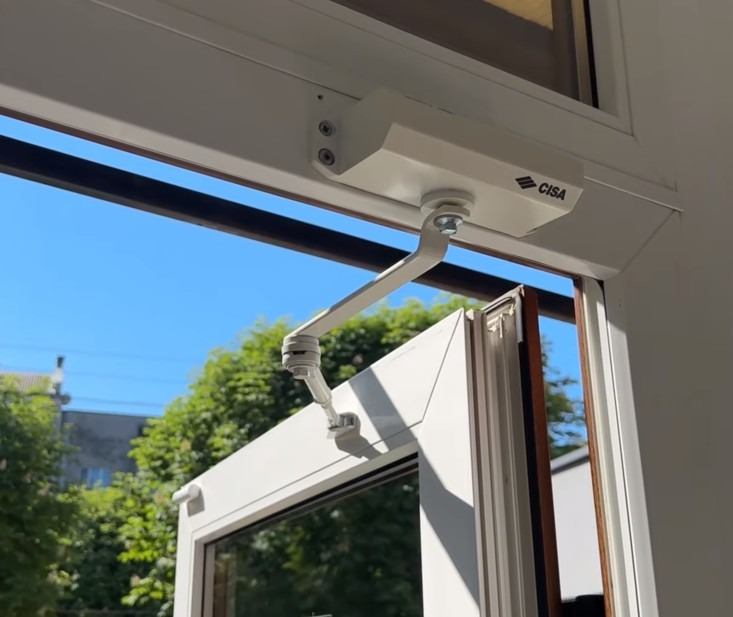

Як приклад можна розглянути дотягувачі CISA 60470 та CISA 1610.05. Перший доводчик для дверей з максимальною шириною 1100 мм та максимальною вагою – 80 кг. Зазвичай він підходить для встановлення на металеві, дерев’яні або металопластикові двері. Друга модель розрахована на більш масивні броньовані, металеві двері з шириною до 1400 мм та вагою до 120 кг. Ця модель підходитиме для полотен та приміщень з великою прохідністю людей. Обидва варіанти монтуються стандартно без використання фіксації у відкритому положенні. Якщо ж потрібен дверний доводчик з фіксацією Ви можете обрати його тут.

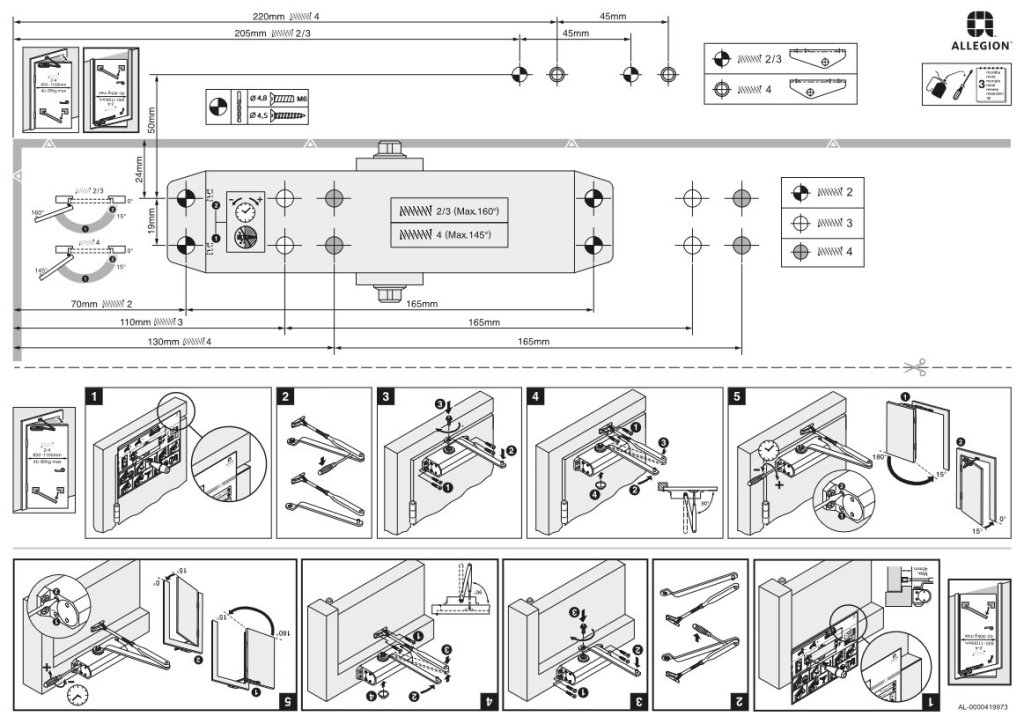

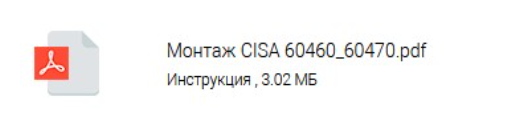

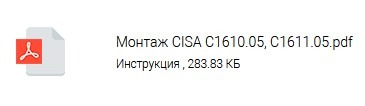

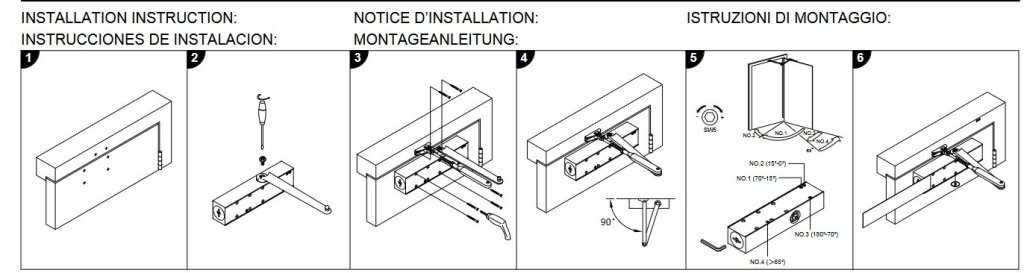

При самостійному встановленні таких дотягувачів найкращим орієнтиром буде не фотографія готових дверей з інтернету, а монтажна схема конкретної моделі. У ній зазначаються відстані від осі петель до корпусу та точок кріплення важеля. В картці товару її можна знайти під фотографіями у прикріплених файлах.

Зміщення на кілька сантиметрів змінює положення важеля відносно корпусу, а отже — і зусилля, з яким механізм працює на різних ділянках ходу дверей.

Під час самостійного встановлення дотягувача варто дотримуватись послідовних дій та правил, щоб не допустити помилок.

Після того як Ви обрали потрібний дотягувач, ознайомились з монтажною схемою від виробника та визначили тип дверей починайте монтаж.

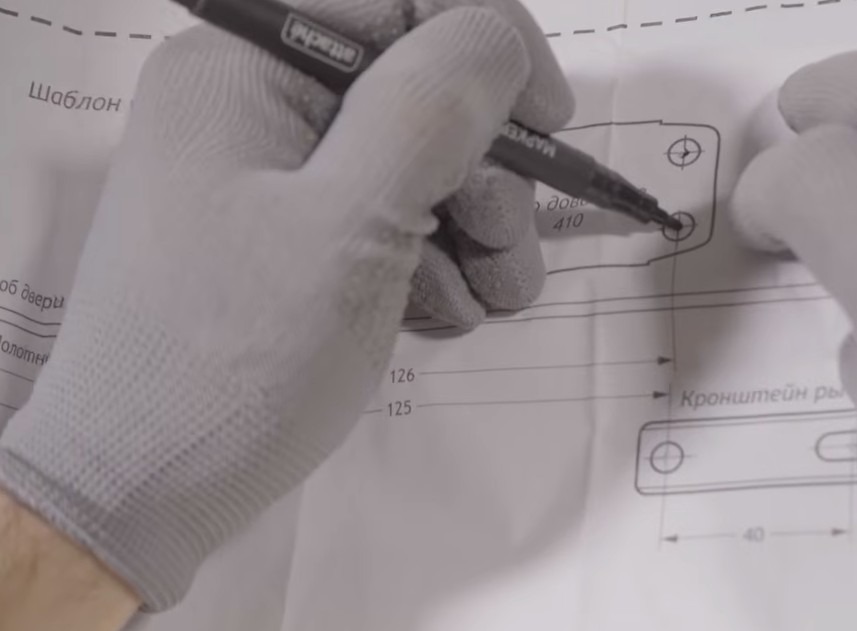

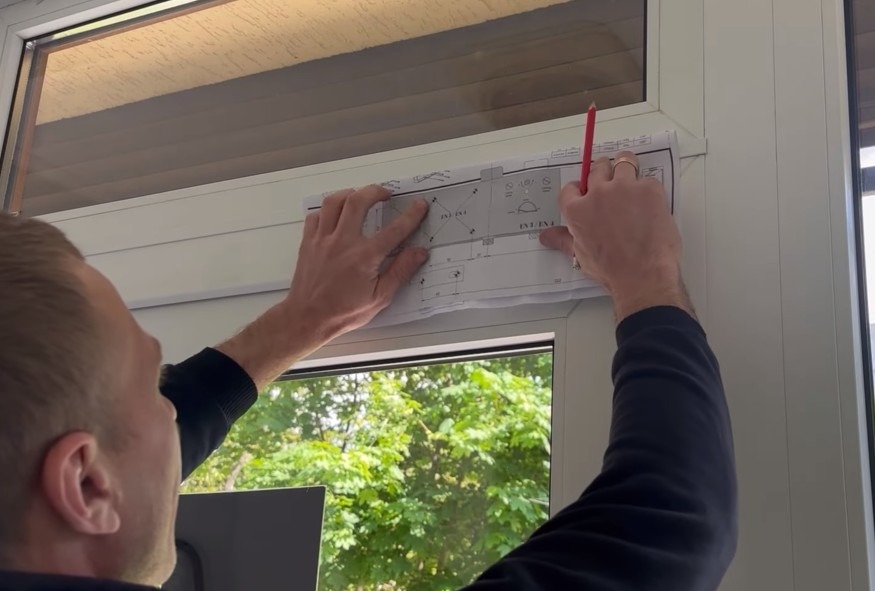

1. Перед свердлінням краще нанести всі точки олівцем або маркером і ще раз перевірити їх. Якщо комплект має паперовий монтажний шаблон, його зручно прикласти безпосередньо до дверей і перенести розмітку. Такий простий крок значно знижує ризик помилки.

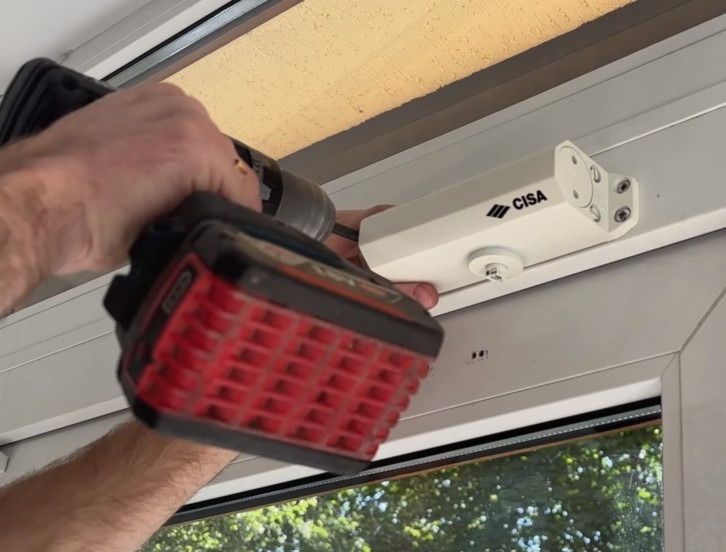

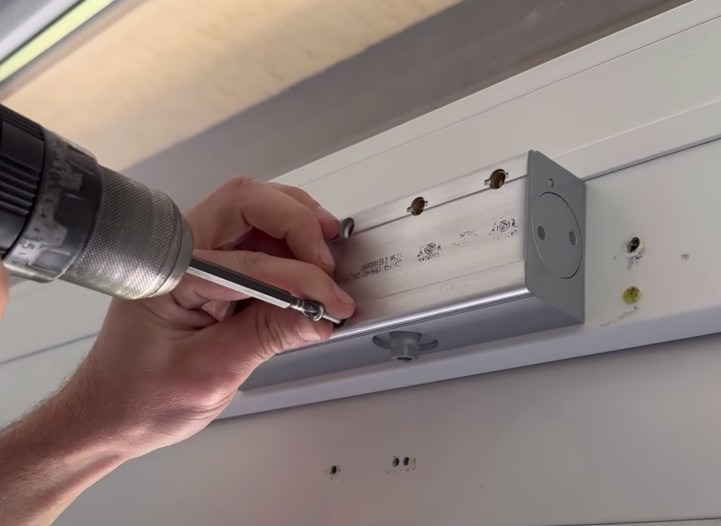

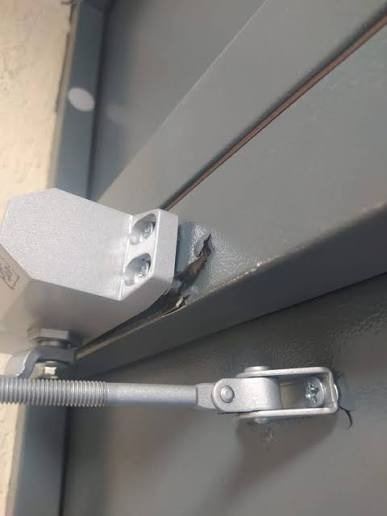

2. Далі потрібно оцінити саме місце кріплення. Якщо це масивні дерев’яні двері, зазвичай проблем із жорсткістю основи немає. З металевими дверима ситуація інша. Зовнішній лист може бути відносно тонким, і звичайний саморіз не завжди забезпечить надійну фіксацію на роки. Важкі двері постійно створюють навантаження на корпус дотягувача. Тому кріплення має тримати не лише вагу самого механізму, а й багаторазові ривки при відкриванні. За потреби використовують більш надійне різьбове кріплення або підсилення.

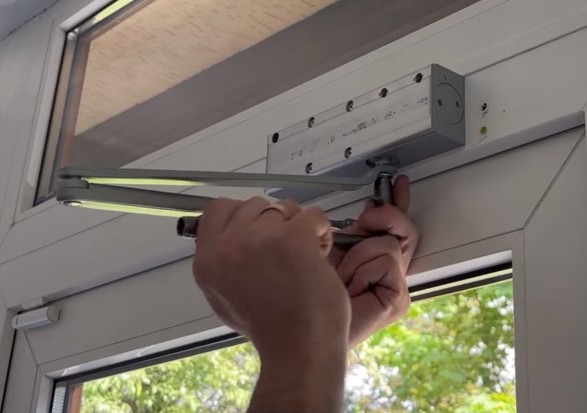

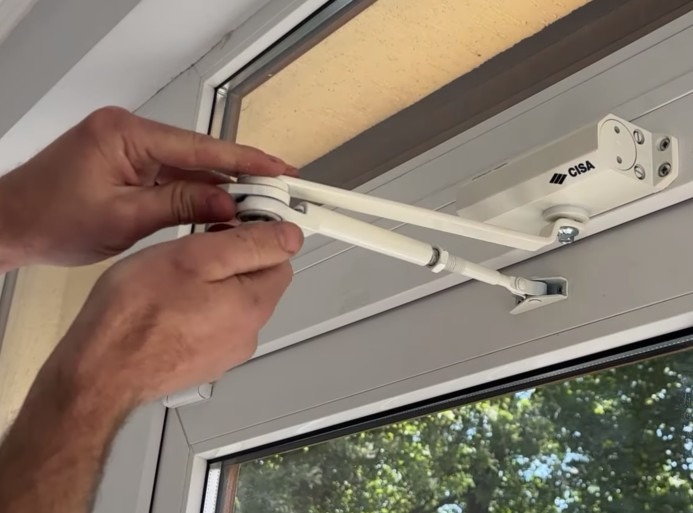

3. Після встановлення корпусу встановіть та зафіксуйте тягу. Тут важливо не просто відрегулювати її довжину так, щоб деталі зійшлися між собою. Початкове положення важеля впливає на роботу всієї системи. Якщо він встановлений неправильно, можна отримати або недостатню силу дотягування, або надмірний опір під час відкривання. Тому перед остаточним затягуванням кріплення потрібно ще раз звіритися зі схемою конкретного дотягувача.

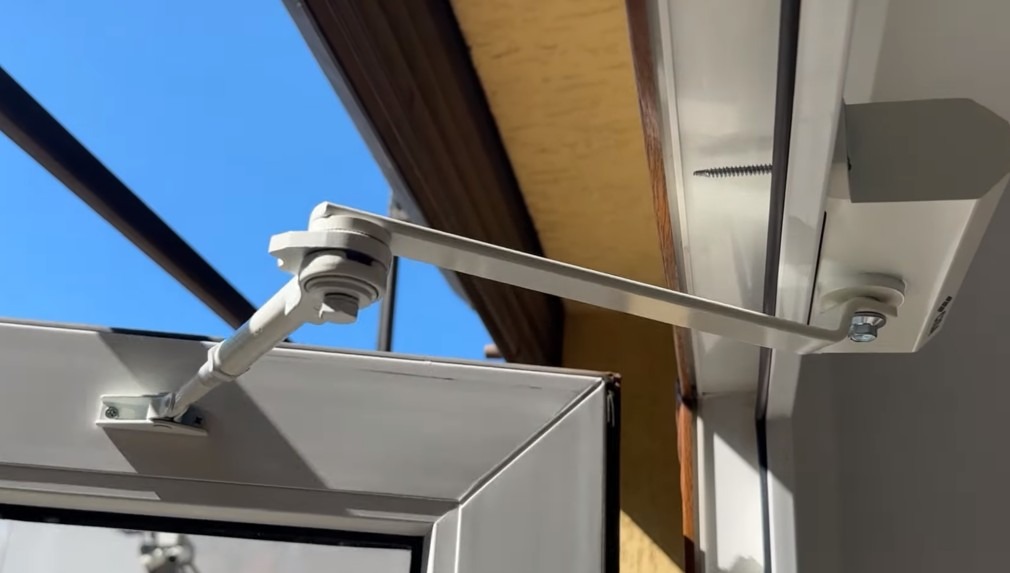

Лише коли механічна частина змонтована правильно, можна переходити до регулювання швидкості. Не потрібно одразу активно крутити регулювальні гвинти. Зміни краще робити поступово. Повернули гвинт на невелику частину оберту — кілька разів відчинили й закрили двері — подивилися на результат. Потім, якщо потрібно, внесли наступну корекцію. Мета регулювання полягає не в тому, щоб зробити двері максимально плавними. Двері мають плавно проходити основну частину траєкторії та впевнено зачинятися наприкінці ходу. Якщо модель дозволяє окремо налаштувати кінцеву швидкість, її регулюють так, щоб язичок замка заходив у відповідну частину без сильного удару. Детальніше про регулювання ми вже написали, Ви можете прочитати про це тут.

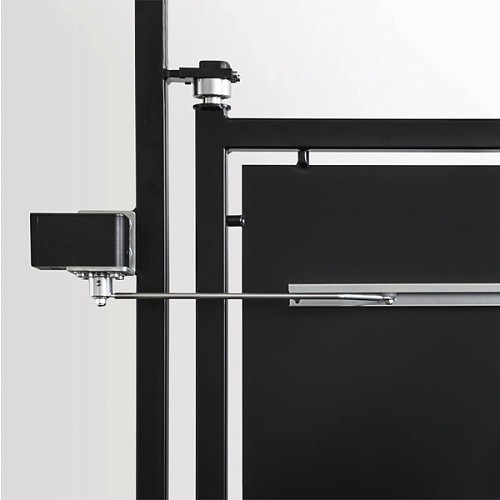

Особливості встановлення дотягувачів на хвіртку

Хвіртка для дотягувача є складнішим об’єктом, ніж звичайні внутрішні двері. Тут на механізм впливає не тільки вага стулки, а й зовнішні чинники (вітер, опади, температура) та стан металевих завіс. Саме тому перед встановленням потрібно особливо уважно перевірити, наскільки легко рухається сама хвіртка.

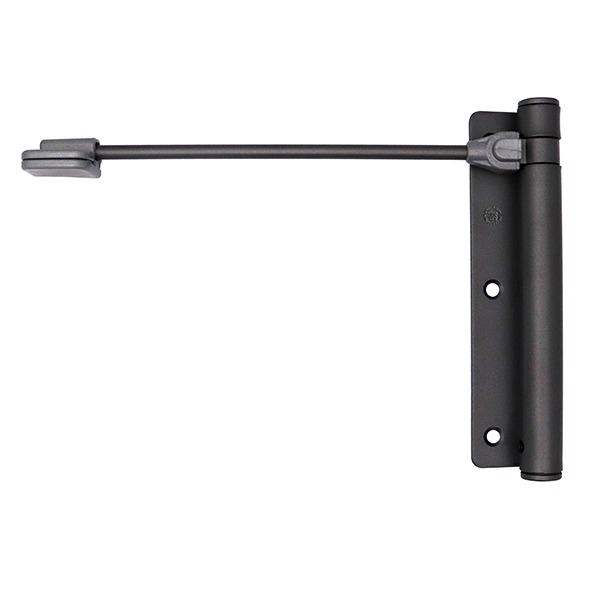

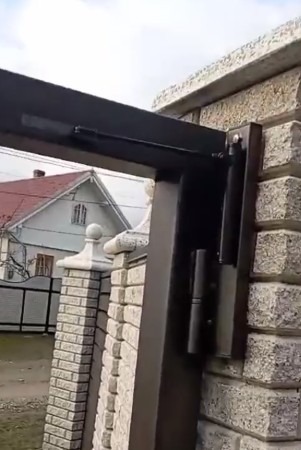

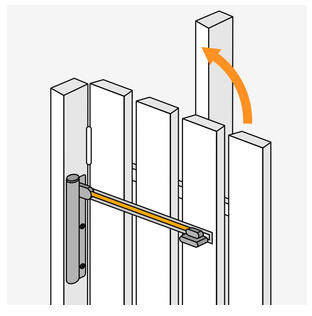

Для хвірток найчастіше використовують доводчик дверей зовнішній виробників ALDEGHI LUIGI 114 або CISA C1310 з пружинним механізмом. Доводчик для вуличного використання встановлюється переважно на двері з максимальною вагою до 60 кг та шириною до 950 мм. Монтаж дотягувача відбувається зі сторони завісів на самій рамі. Виробник пропонує ознайомитись з інструкцією перед початком встановлення. Ви можете побачити інструкцію з монтажу в картці товару під фотографіями у прикріплених файлах.

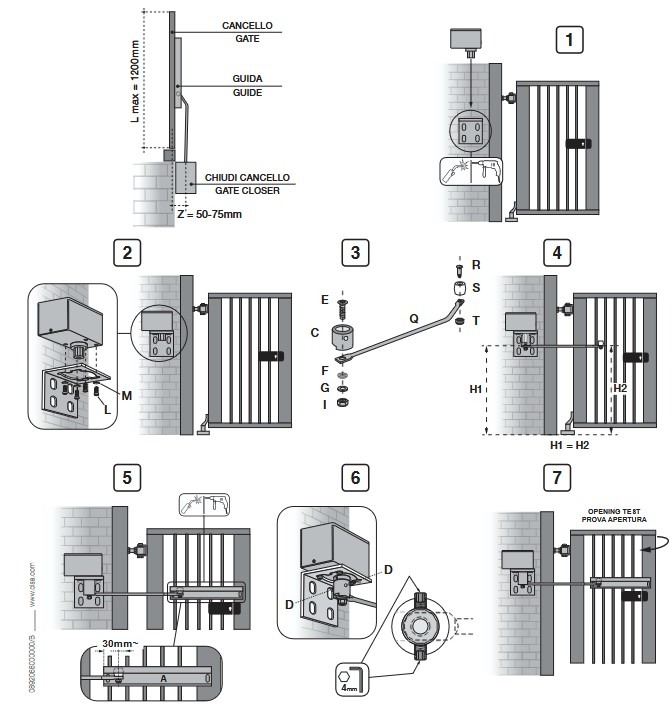

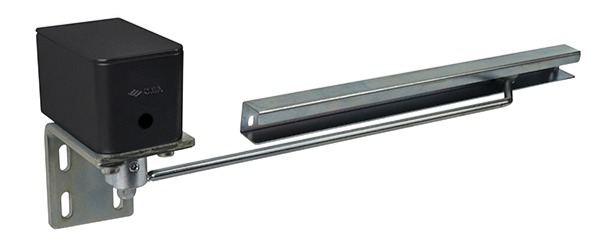

Монтаж доводчика CISA C1310 виконується накладним способом на хвіртки вагою до 55 кг та шириною до 1200 мм. Даний тип дотягувача є повністю механічним без рідини в корпусі. Завдяки повністю механічній конструкції без гідравлічної рідини робота CISA C1310 менш залежить від коливань температури. Це дозволяє використовувати його надворі без сезонного регулювання, пов'язаного зі зміною в'язкості масла. Водночас потрібно дотримуватися обмежень виробника щодо конструкції хвіртки та умов експлуатації. Перевагою CISA C1310 є мінімум два варіанти встановлення доводчика дверей, які можна побачити в монтажній схемі від виробника.

Купити доводчик до дверей та хвірток можна в каталозі “Світ Замків”. При виборі важливо враховувати не лише масу дверей, а й її ширина та конструкція. Суцільна металева хвіртка під час сильного вітру фактично працює як велике вітрило. Відповідно, навантаження на дотягувач може бути значно більшим, ніж у безвітряний день.

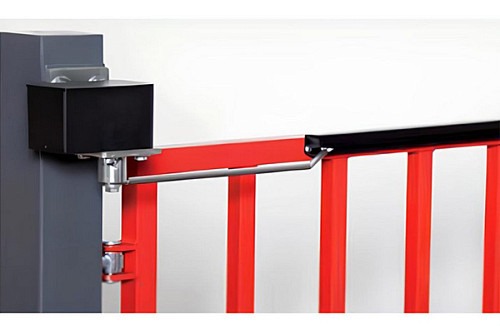

Особливу увагу потрібно приділити точкам кріплення. Часто корпус встановлюється на профільну трубу. Якщо метал тонкий, кріплення з часом може почати розхитуватися. Для важких конструкцій варто заздалегідь передбачити жорстку основу або підсилювальну пластину.

Для хвіртки важливо передбачити обмеження максимального кута відкривання. Сильний порив вітру може різко відкинути стулку та створити додаткове навантаження на дотягувач і завіси. Тому потрібно перевірити допустимий кут відкривання конкретної моделі та за потреби встановити окремий обмежувач.

Після встановлення хвіртку потрібно кілька разів перевірити з різних положень відкривання. Вона має впевнено закриватися не тільки з повністю відкритого стану, а й тоді, коли її відпустили приблизно з половини ходу. Особливо важливо перевірити роботу замка. Якщо стулка доходить до нього занадто повільно і язичок не спрацьовує, не варто одразу сильно збільшувати швидкість. Спочатку переконайтеся, що замок і відповідна частина правильно співпадають між собою.

Типові помилки при самостійному встановленні та як їх уникнути

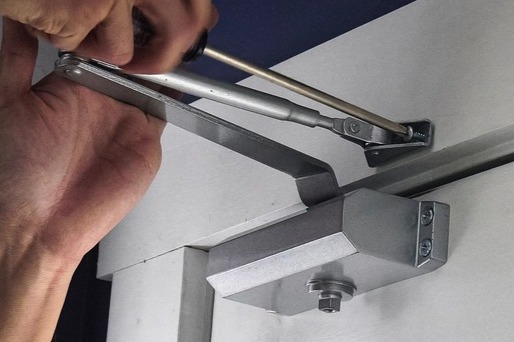

Одна з найчастіших помилок починається з бажання зробити все швидше. Корпус прикладають до дверей, приблизно визначають місце, свердлять отвори, а вже потім намагаються підігнати тягу. Для дотягувача правильніше діяти навпаки: спочатку повністю зрозуміти схему монтажу, нанести всі точки, перевірити їх і лише потім брати інструмент.

Друга помилка — впевненість, що будь-яку неточність можна виправити регулюванням. Регулювальні гвинти змінюють характер руху дверей, але вони не можуть перенести корпус на правильне місце або змінити геометрію важеля. Якщо механізм встановлений неправильно, регулювання часто просто маскує проблему.

Ще одна типова ситуація — занадто сильне затягування або, навпаки, слабке кріплення. Корпус має сидіти жорстко, але під час монтажу не потрібно пошкоджувати різьбу або деформувати тонкий метал дверей. Не варто також викручувати регулювальні клапани на великі значення за один раз. Досить невеликого повороту, щоб відчутно змінити швидкість руху дверей.

Окрема помилка — примусово прискорювати двері рукою. Якщо дотягувач закриває їх повільніше, ніж хотілося б, потрібно змінити налаштування. Постійно штовхати двері під час закривання — погана звичка для механізму. Не потрібно й залишати двері відкритими за допомогою випадкових предметів так, щоб тяга перебувала під постійним великим навантаженням. Якщо двері часто потрібно фіксувати у відкритому положенні, краще передбачити відповідний механізм або функцію фіксації, якщо вона передбачена моделлю.

І ще один момент — не поспішайте оцінювати результат після одного закривання. Після кожного налаштування двері варто відкрити на різний кут кілька разів. Іноді проблема проявляється лише з повністю відкритого положення або, навпаки, при невеликому відкриванні.

Що впливає на довготривалу службу дотягувача

Термін служби дотягувача багато в чому визначається ще в день його встановлення. Якщо модель правильно підібрана за характеристиками, корпус надійно закріплений, а двері не мають механічних проблем, механізм працює в нормальному режимі й не витрачає ресурс на подолання зайвого опору. Не варто вибирати дотягувач лише за зовнішнім виглядом або ціною. Потрібно враховувати ширину та вагу дверей, а для вуличних конструкцій ще й умови експлуатації.

Навіть правильно встановлений механізм час від часу варто оглядати. Якщо з’явився люфт важеля або послабилося кріплення корпусу, краще усунути проблему одразу. Один ослаблений гвинт створює рух у місці кріплення, а цей рух поступово збільшує отвір і навантаження на сусідні точки.

Потрібно стежити й за самими дверима. Просідання петель, зміна положення замка або деформація стулки можуть змінити навантаження на дотягувач навіть через кілька років після правильного монтажу. Якщо двері раптом почали поводитися інакше, не варто автоматично крутити регулювання. Спочатку перевірте, чи не змінилося щось у механічній частині.

Правильно встановлений дотягувач не повинен постійно нагадувати про себе. Якщо його доводиться регулярно підкручувати, підтягувати або допомагати дверям рукою, це вже сигнал, що система працює не так, як повинна.

Довга та надійна робота дотягувача залежить від правильного догляду. Налаштувати та відрегулювати його можна й власноруч. Просто дійте обережно та не викручуйте регулювальні гвинти до кінця. Якщо з гідравлічного дотягувача витікає робоча рідина або на корпусі з'явилися тріщини, механізм необхідно перевірити й зазвичай замінити. Для пружинних моделей потрібно контролювати стан кріплення, важелів і пружин відповідно до інструкції виробника. Якщо не виходить самостійно встановити новий дотягувач на Ваші двері – наші майстри з радістю допоможуть встановити, відрегулювати або замінити дотягувач на новий.

Висновок

Самостійно встановити дотягувач цілком можливо. Для цього не обов’язково мати великий досвід монтажника, але потрібно уважно поставитися до підготовки та не поспішати на етапі розмітки. Головне — не сприймати дотягувач як універсальний механізм, який можна закріпити в будь-якому зручному місці, а потім усе виправити регулюванням. Положення корпусу, довжина і кут важеля, стан дверей, міцність кріплення та робота замка напряму впливають на кінцевий результат.

Перед свердлінням перевірте схему конкретної моделі від виробника та переконайтеся, що самі двері або хвіртка рухаються без зайвого опору. Після встановлення не намагайтеся одразу отримати потрібну поведінку великими поворотами регулювальних гвинтів — зміни краще вносити поступово.

Особливо уважним потрібно бути з важкими вхідними дверима та хвіртками. Тут помилка при монтажі створює більше навантаження не лише на дотягувач, а й на завіси, коробку, замок і саме місце кріплення. Якщо після монтажу двері закриваються плавно, не грюкають, впевнено заходять у замок і при цьому не вимагають надмірного зусилля для відкривання — механізм налаштований правильно.

А якщо для нормальної роботи доводиться максимально збільшувати швидкість, сильно натягувати тягу або постійно допомагати дверям рукою, краще не продовжувати експериментувати з регулюванням. У такій ситуації варто ще раз перевірити сам монтаж.
